ワイヤレス通信およびBluetoothモジュール用 高Qチップインダクタ AIML0603C

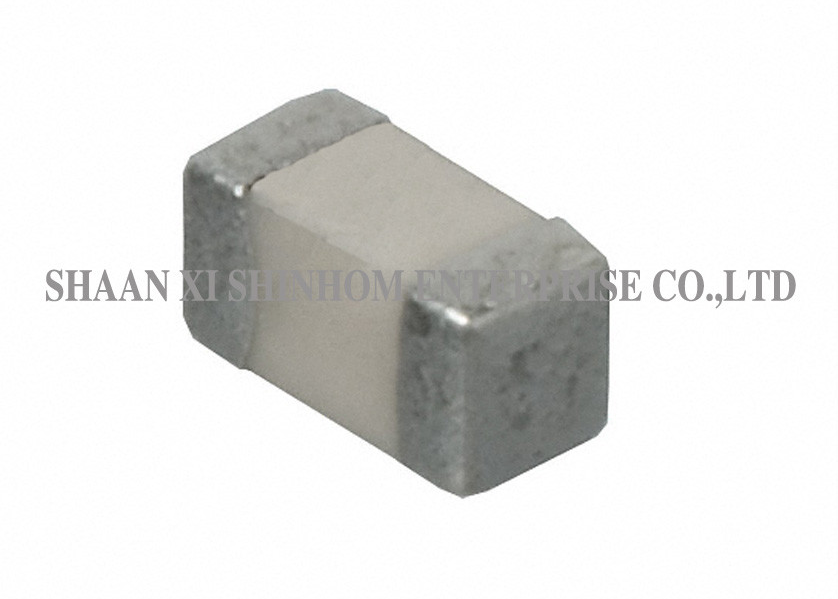

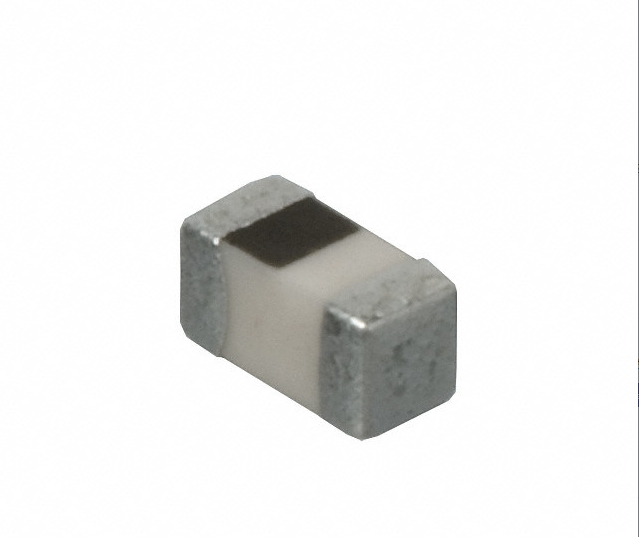

AIML0603C セラミックチップインダクタ

についてAIML0603Cシリーズセラミックチップインダクタは,先進的な薄膜技術を使用して製造されています.インダクタンス範囲は1.2nHから100nHをカバーしています.電流は500mAです.高い自己共鳴周波数と低いDCRを提供しています.0201 超小サイズ (0.6×0.3mm) の鉛のない設計で,高密度表面マウントアプリケーションに適しています.エナメルガラスコーティングは高精度と低抵抗漂流を提供します.優れた溶接性を提供します.熱ショック耐性高周波RF回路,無線通信,ブルーテッドモジュール,GPS,携帯電話,そして様々な高周波フィルタリングとマッチングネットワーク.

特徴:

1. 先進的な薄膜技術
2. ミニチュアサイズ 0201
3. 小サイズ,鉛がない高密度表面のマウントに適しています
4. 高Bの低抵抗値
5. 優れた溶接性と熱ショック
6. 波溶接とリフロー溶接に適している
7. エナメール付きガラス 高精度で抵抗が少ない
8. 環境に優しい製品

アプリケーション:

1. 医療機器
2. 試験/測定装置
3. プリンタ機器
4. 自動装置制御器
5. 変換機
6. 通信装置 携帯電話 GPS PDA
7. パーソナル コンピュータ
8. 携帯機器
9. CD-ROM,ハードディスク,モデム,プリンター
10. DC - DC変換機
11. DSC,DVC,PDA,DVD,HDD

技術情報:

1. 溶接可能性:端電極の90%が覆われる 熱付け前:@ 260°C±5°C 160秒 溶接:H63AA ユーテキス溶接 流量:ロシン 5秒 ±1秒浸透
2. 熱ショック:導電力は,初期値の±5%以内にあり,Qは,初期値の±30%以内にあり,温度が−40°Cと+85°Cで,毎回100サイクルで30分間
3. 動作温度:-25°Cから+85°C
4. 保存温度: -40°Cから+85°C

よくある質問

Q: 多層セラミック技術と比較して薄膜技術の利点は?

A: その通り薄膜技術では,高精度,より強い誘導容量,より低い寄生性パラメータを提供するために,製造のために光立体工学プロセスを使用します.高周波でより高いQ因子とより高い自己共鳴周波数を提供します多層セラミック技術はコストが安く,一般的な高周波アプリケーションに適しています.

Q: 0201の超小サイズにどんな利点があるの?

A: その通り0201サイズ (0.6×0.3mm) は,利用可能な最小のSMDパッケージの一つです.PCBスペースを大幅に節約し,高密度のSMTモジュールとコンパクトな携帯デバイス設計に適しています.

Q: エナミールガラスコーティングの利点は?

A: その通りエナメルガラスコーティングは高精度で低抵抗漂流を保証し,インダクターが温度変化や長期使用下で安定した電気性能を維持することを保証します製品の信頼性を向上させる.
