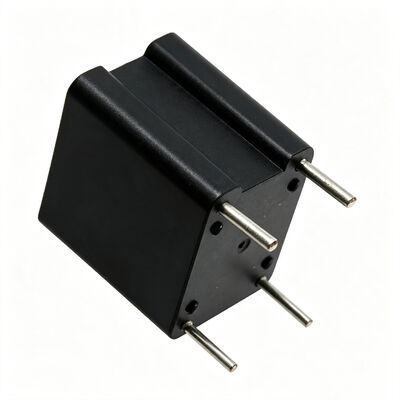

高精度PCBマウント電流トランスフォーマー ACST-2シリーズ SMPS電流センサーのための15Aまで

ACST-2シリーズPCBマウント 高精度電流トランスフォーマー 最大電流範囲が15Aまで

についてACST-2シリーズ高精度PCBマウント電流変圧器は,電源の電流センサーアプリケーションを切り替えるために設計されています.名電流は最大15Aで,周波数帯は10kHzから200kHzです.4つの標準回転比オプションが利用可能: 1:501つ目は1001つ目は2001つ目は300製品には1回転のプライマリローリングと130°Cの隔熱システムがあります.隔熱電圧は3750Vrmsです.IEC950 の保温要件を満たす. 単極および双極動作モードの両方をサポートする.電源電流サンプル,過電源保護,フィードバック制御アプリケーションを切り替えるのに広く使用されています.

特徴

• IEC950 の保温要件を満たす
• 3750Vrms プライマリからセカンドリー断裂電圧
• 周波数帯10kHzから200kHz
• 電流範囲:最大15A
• ターニング比: 1:501つ目は1001つ目は200,1時300分
• 動作温度: -40〜85°C

申請

• 交換電源の電流検出

• 超電流保護回路

• 電流フィードバック制御

• 高周波電源変換機

• 単極切換電源

• 双極切換電源

• DC-DC変換機

• パルス電流モニタリング

テクニカル情報

• これらの電流感変圧器は,表に示されているように,1回転の主回転,次回転 (N) と,130°Cの隔熱システムを持っています.
• 基準値は,単極操作,50kHz,40%の作業因子,および推定55°Cの温度上昇です.
• 最大可用ピーク感電流 (IPK) は,温度上昇またはコア飽和度によって評価され,運用条件に応じて評価されるべきである.
• これらの電流感変圧器は,スイッチモードの電源アプリケーション,単極または双極,10kHzから200kHzの周波数で動作するために推奨されています.
• スケール因数 (KVI) は,終端抵抗 (RT) に比例し,RT=NSの場合,1ボルト/アンプに等しい.
• 2次誘導 (Ls) は,ACST-2050の場合15kHzと0.5Vで,ACST-2100の場合1V,ACST-2200の場合2V,ACST-2300の場合3Vで測定する.

注記: 製品仕様をカスタマイズできます.

よくある質問

Q: ACST-2シリーズではスケールファクターはどのように計算されますか?

A:スケール因数KVIは,終結抵抗 RTに比例する.公式はKVI = 1V/A × (RT / Ns),ここでNsは二次回転の数である.RT = Ns (Ωで),KVI = 1V/A,1A の主要電流が1V の二次出力電圧を生成する例えば,ACST-2050 (Ns=50) の場合,50Ωの終止電阻を搭載した1Aの主電流は1Vの二次出力を発生させる.

Q:正しい回転比をどのように選ぶか?

A:回転比の選択は,主電流範囲と必要な二次サンプリング電圧に依存します.より低い回転比 (例えば,1:50) は,二次回転が少なく,出力電流が高く,そして,より大きな電流検出に適しています.高回転比 (例えば1:300) は,より多くの二次回転,より低い出力電流を有し,より小さな電流またはより高い出力電圧を必要とするアプリケーションに適しています.頂点主電流と終了抵抗値に基づいて選択することをお勧めします.

Q: 単極型と双極型の操作モードの違いは何ですか?

A: 単極モードでは,主電流は常に同じ方向 (正または負) に流れます. 通常はフライバック変換器のようなトポロジーで見られます. 二極モードでは,主電流は正電流と負電流を交替するACST-2シリーズは,両モードをサポートする.基準性能データは,40%の作業サイクルで50kHzで提供される.
