ACSTシリーズPCBマウント ミニチュア小型DC免疫電流トランスフォーマー,CT,電流トランスフォーマー メーカー

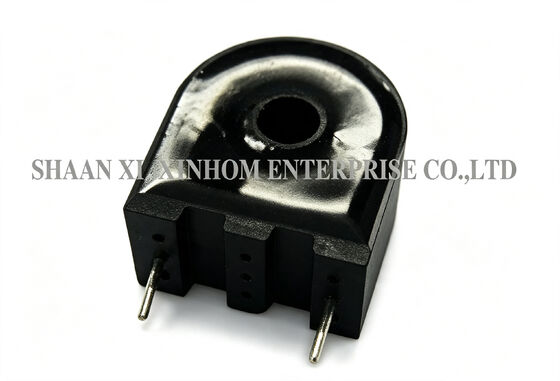

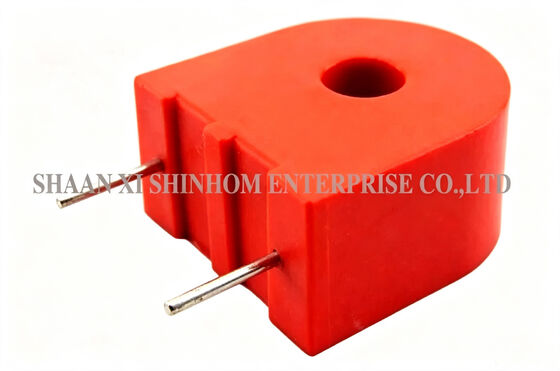

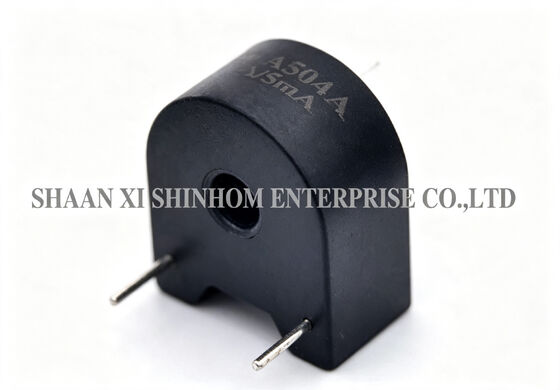

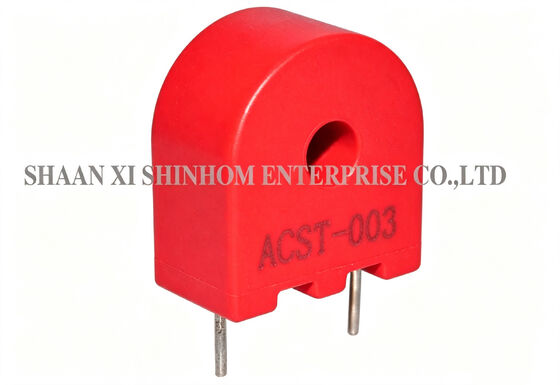

についてACSTシリーズミニチュアPCBマウント高周波電流トランスフォーマーは,高周波電流検出,エネルギー計測,電源モニタリングアプリケーションのために設計されています. 定電力は50Aまでです.4つの標準回転比オプションが利用可能: 1:501つ目は1001つ目は2001kHzから1MHzの動作周波数範囲である.この製品はトロイドコアと低プロファイル設計を使用.PCBに直接マウントされている.箱は,エポキシ製の詰め物を持つPBT 94V0耐火材料で作られています.安定した信頼性の高い構造を保証する.DC免疫機能は,DCコンポーネントを含む電流検出アプリケーションの精度を保証する.隔離抵抗: ≥100MΩ (500V DC).電圧試験に耐える: 4000V/1mA/60秒.AC/DCおよびDC-DC変換器,エネルギーメーター,電源送信機,高周波電流制御回路,パルス電流試験に広く使用されています.
特徴
応用
注: 製品仕様もカスタマイズできます.
よくある質問
Q:ACSTシリーズにはどのようなターン比オプションが利用可能ですか?CT後尾を持つモデルとの違いは何ですか?
A: その通りについてACSTシリーズ4つの標準ターン比オプションを提供しています.1:50,1:100,1:200そして1:300モデルCT の後尾(例えば,1:50CT) は,二次巻きが中央タップ. これは,センタータップを必要とするプッシュ・プルドライブまたは差分信号取得回路に適しています. CT 後項のないモデルは標準の2ワイヤ次要出力です.
Q: DC 免疫機能の意義は?
A: その通りについてDC 免疫特性とは,交流電流をDCバイアスコンポーネントで測定する際に,電流トランスフォーマーが精度を維持することを意味します.これはDCコンポーネントによって引き起こされるコア飽和を防止します.この特徴は,AC/DC変換機で特に重要です電池の充電/放電電流のモニタリング,DCバイアスのパルス電流テスト
