SMPSおよび照明制御用高周波電流検出トランス CT11シリーズ

交渉
MOQ
交渉可能
価格

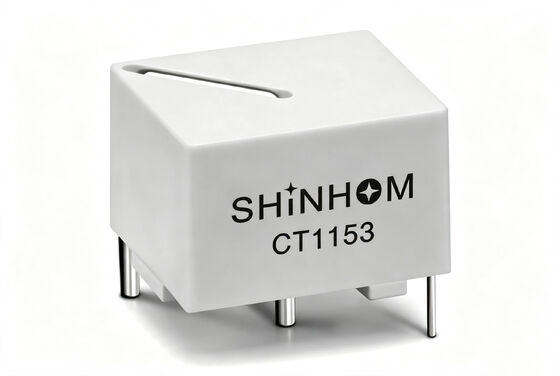

High Frequency Current Sense Transformer CT11 Series for SMPS and Lighting Control
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ターン比: 1:50 1:100、1:150、1:200、1:300、1:500、1:1000
マックス 入力: 25A
カプセル化: エポキシ
インストール: PCBの装着
絶縁電圧: 4000V、1mA、60S
温度範囲: -40℃～+125℃
ハイライト:

高周波電流検出トランス CT11

,

SMPS用の電流感変圧器

,

照明制御用電流検出トランス
基本情報
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS/ISO/UL/CE/IATF16949/CNAS
モデル番号: CT11シリーズ
お支払配送条件
パッケージの詳細: カートン
受渡し時間: 4~8週間
支払条件: T/T
供給の能力: 1000000/月
製品の説明
CT11シリーズ PCB実装 高周波電流検出トランス
概要

CT11シリーズ適切な巻数比の選び方は？ 25A（最大40A）。周波数範囲は最大500kHzです。本製品は高透磁率フェライトコアを使用しています。7つの標準巻数比オプションが利用可能です：1:50、1:100、1:150、1:200、1:300、1:500、1:1000、さまざまな検出精度要件に適しています。薄型PCB実装デザインは、複数の構造スタイルで利用可能です。スイッチング電源、照明制御、スイッチ制御用途に広く使用されています。特徴:SMPS用途向け高周波電流トランス

高透磁率フェライト電流トランス
  • 薄型電流トランス
  • PCB実装電流トランス
  • 信頼性の高いリニア性能トランス
  • 巻数比：1:50、1:100、1:150、1:200、1:300、1:500、1:1000が利用可能
  • お客様の選択肢のために、さまざまな構造とスタイルがあります。
  • カスタムメイドも歓迎します。
  • 電流検出トランスは、パルス制御回路にフィードバックを出力し、スイッチング電源の低コストレギュレーションを可能にします。
  • 定格一次電流25A（最大40A）
  • 最大周波数500kHz
  • 用途:
  • スイッチング電源
照明
  • スイッチ制御
  • 技術情報:
  • 絶縁抵抗: 500V DC >100MΩ
耐電圧: 4000V 1mA 60秒
  • 温度範囲: -40℃～+125℃
  • 保管温度: -40℃～+125℃
  • 耐はんだ熱性: 260℃で10秒
  • マーキング: 部品番号と製造年月日コード
  • 注記:
  • 製品仕様はカスタマイズ可能です。
SMPSおよび照明制御用高周波電流検出トランス CT11シリーズ

よくある質問Q:

スイッチング電源におけるCT11シリーズの機能は何ですか？

巻数比の選択は、一次電流範囲と必要な二次サンプリング電圧によって異なります。CT11シリーズ

場合、二次巻数が少なく、出力電流が大きく、大電流検出に適しています。Q:適切な巻数比の選び方は？A:

巻数比の選択は、一次電流範囲と必要な二次サンプリング電圧によって異なります。巻数比が小さい（例：1:50）

場合、二次巻数が少なく、出力電流が大きく、大電流検出に適しています。巻数比が大きい（例：1:1000）場合、二次巻数が多く、出力電流が少なく、小電流または高出力電圧が必要な用途に適しています。ピーク一次電流と下流サンプリング回路の感度に基づいて選択することをお勧めします。
