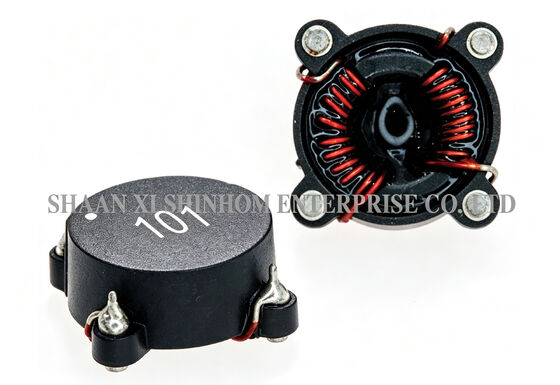

のSTC06シリーズSMDトロイダルコモンモードインダクタは、17.4*17.4*7.62mmの標準パッケージで提供されます。インダクタンス範囲は100μH～12mHをカバーし、低周波から高周波までのEMIフィルタリングのニーズを満たします。
この製品は、高飽和コア材料を使用して、高電流バイアス条件下でも安定した性能を維持します。低いDCRにより電力損失が低減されます。
トロイダルコア構造により、EMI放射が効果的に低減されます。 SMD パッケージは、自動ピックアンドプレイスアセンブリをサポートしています。
電子機器、DC-DC変換(パラレルモード)、絶縁結合、入力フィルタリング(シリーズモード)、EMI/RFI抑制などに広く使用されています。
注：製品仕様はカスタマイズ可能です。
Q: STC06シリーズのインダクタンス範囲はどれくらいですか?
答え:のSTC06シリーズからのインダクタンス範囲をカバーします100μH～12mH、複数の標準インダクタンス値を選択できるようになっています。インダクタンス範囲が広いため、低周波から高周波までのさまざまなEMIフィルタリング用途に適しています。具体的な選択については、データシートを参照するか、当社のテクニカル サポート チームにお問い合わせください。
Q: 17.4*17.4*7.62mm のパッケージサイズはどのようなアプリケーションに適していますか?
答え:このサイズは中型から大型の SMD パッケージです。産業用電源、通信機器、自動車エレクトロニクスなど、より高いインダクタンスまたは定格電流を必要とする電力フィルタリング用途に適しています。パッケージが大きくなると、より多くのコアスペースが提供され、より高いインダクタンス値と電流容量が可能になります。
Q: 高飽和コア材料の利点は何ですか?
答え:高飽和コア材料により、より高い飽和磁束密度が得られます。高電流バイアス条件下で飽和する可能性が低く、コモンモードチョークが定格電流範囲内で安定したインダクタンスとフィルタリング性能を維持します。 DC バイアス飽和は最大です。35%十分な電流マージンが得られます。
