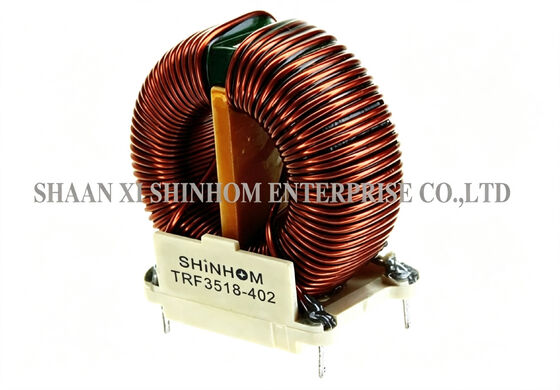

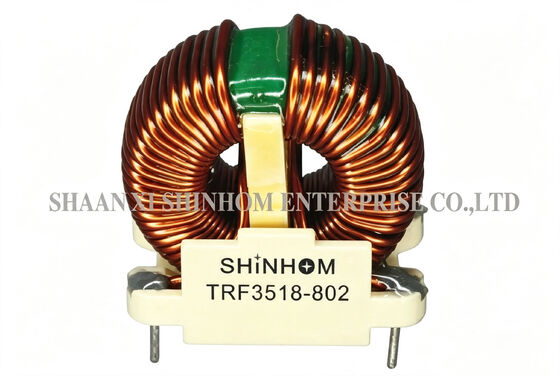

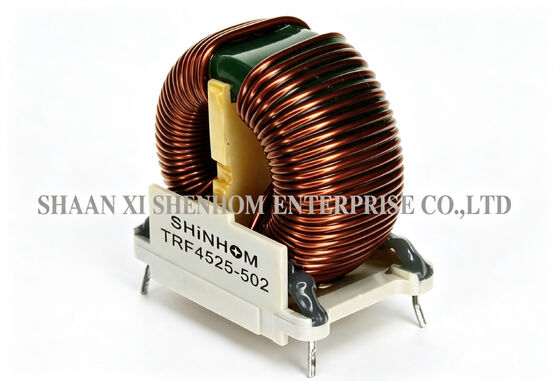

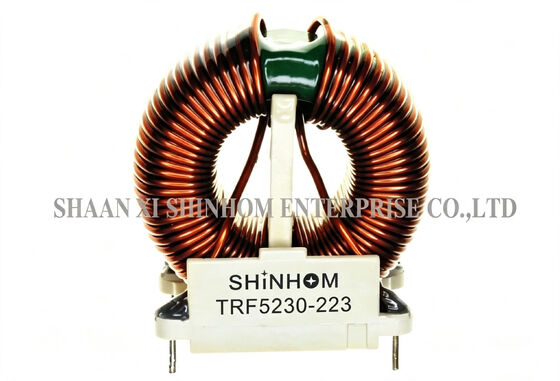

についてTRFシリーズ高周波トロイドコモンモードストロークは,トロイドコアとダブルローリング設計を使用する. 定電は1.5Aから18Aに及ぶ. 誘導力は1mHから120mHに及ぶ.常態共鳴周波数帯は100KHzから3MHzまで. この製品は優れた機械的強度,低DCR,低温上昇を提供します. 電力および信号回路における電磁ノイズを効果的に排除します.複数のPCBマウントハウジングは,異なるレイアウト要件に適合するために利用できます.動作温度範囲: -40°Cから+105°C. AC/DCおよびDC/DCラインノイズ抑制,通信システム,自動車電子機器,LCD/PDPテレビ,およびコンピュータ周辺機器に広く使用されています.
Q: この製品はEMIの基準に準拠していますか?
A: TRF シリーズのコモンモードストロークは,FCC,VCCI,CISPR,FTZを含む国際 EMI 規格に準拠しています.彼らはあなたの製品が実施された排出量準拠試験に合格し,電源と信号ラインの電磁気干渉を減らすのを助けます.
Q: 100KHz~3MHzの共振周波数の意義は?
A: 一般モードストックが共鳴周波数近くで最も高い共通モードインピーダンスを提供し,最適なノイズ抑制を達成します.100KHz~3MHzの共鳴周波数帯は,スイッチ電源とデジタル回路の主導EMI周波数帯をカバーする.重要な周波数帯で効果的な共通モードのノイズ減声を保証する.
Q: 50%/-30%のインダクタンス・トレランスは選択にどのように影響するのか?
A: この許容範囲は,実際の誘導力は名値より最大50%高く,または名値より30%低くなる可能性があることを意味します.インダクタンスが全温度と稼働電流範囲の最低フィルタリング要件を満たすことを確認する.重要な設計で十分な範囲を許可することをお勧めします
