TRシリーズ トロイド式ストークコイル,高周波用インダクタ,ストークパワーインダクタ

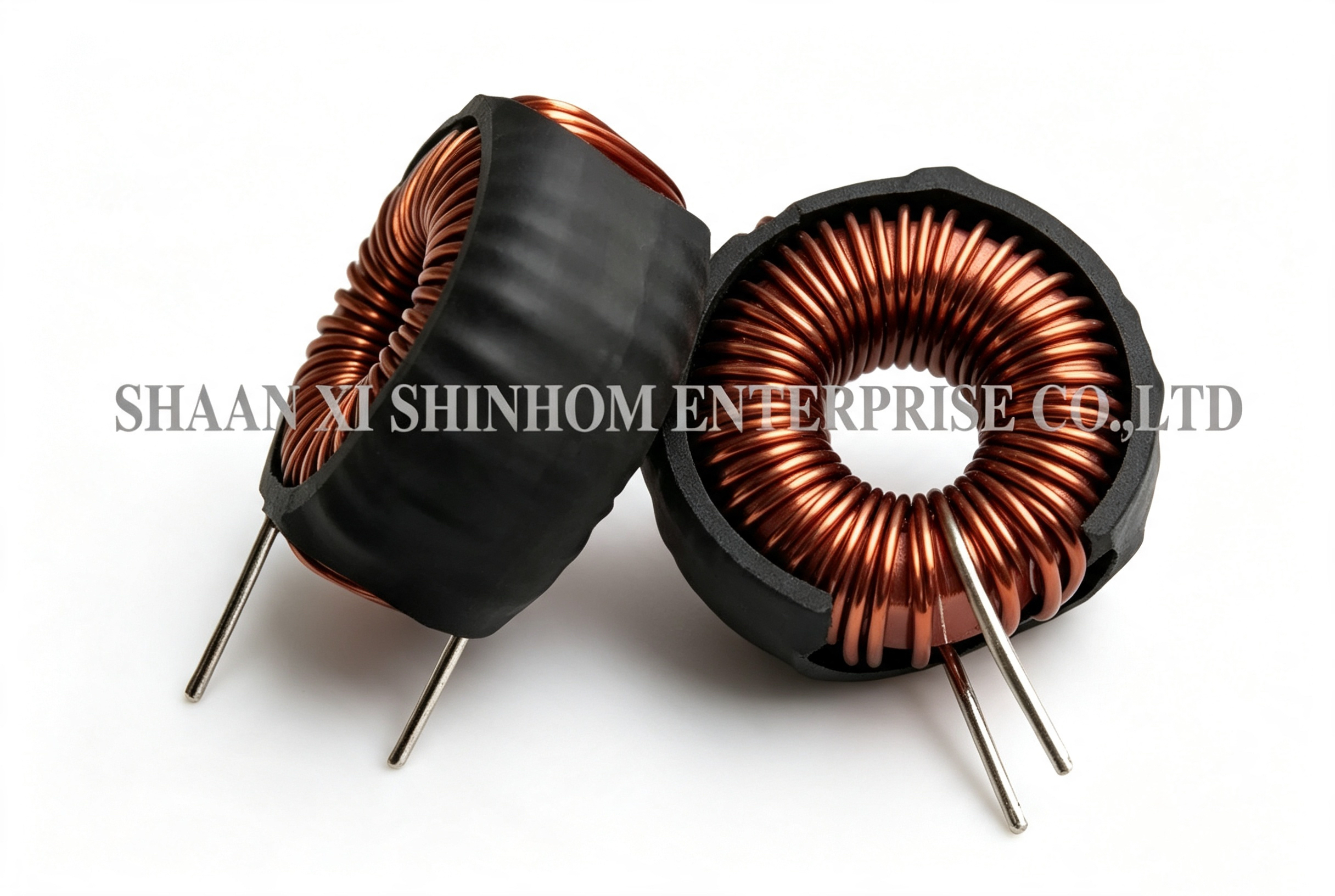

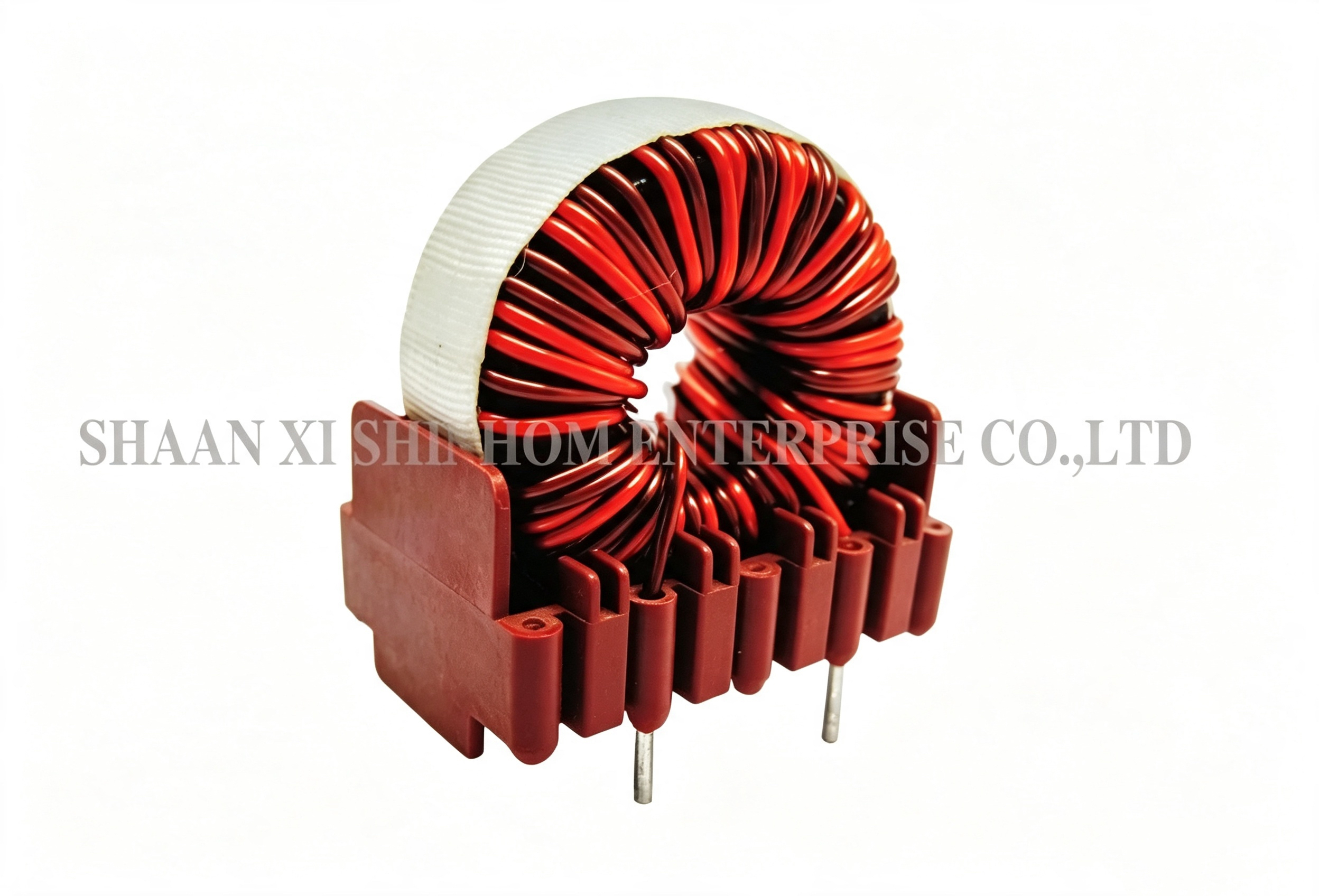

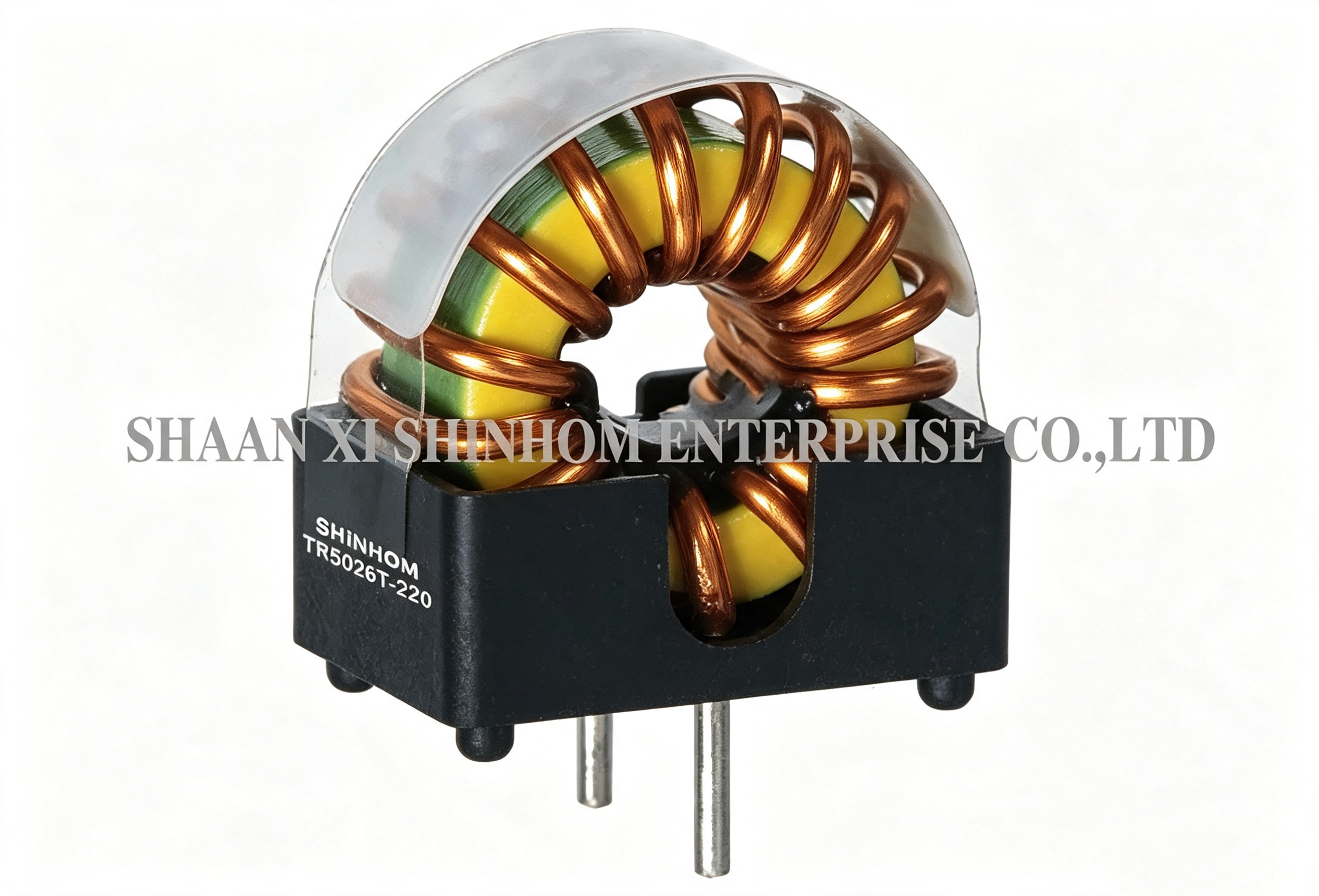

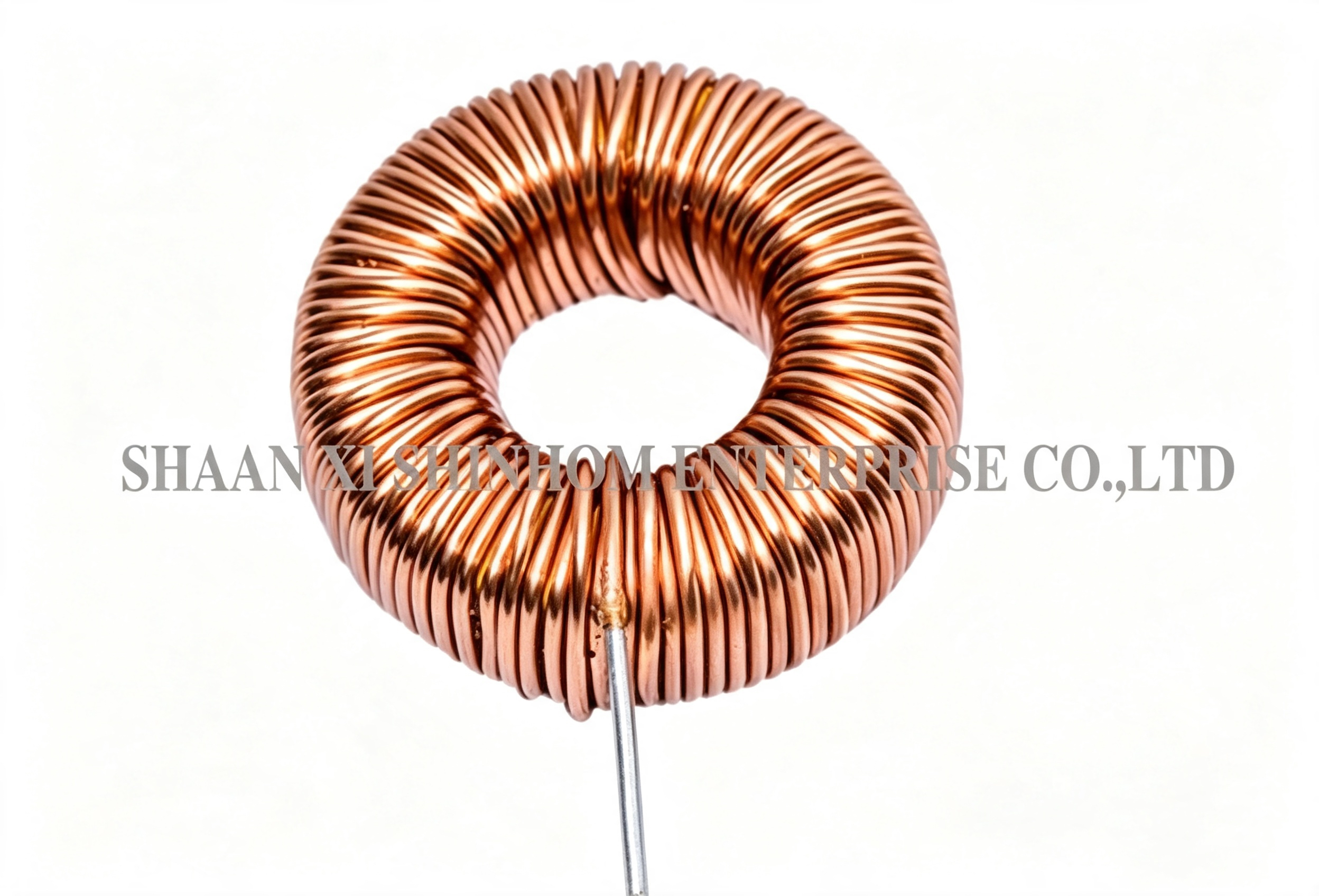

TRシリーズトロイド式ストック/パワーインダクターは,高周波のスイッチング電源と電子機器のために設計されています. 高周波で低損失と優れたEMI抑制性能を提供します.この製品には極低の漏れ流量を持つトロイド型のコア構造が使用されていますMPP,高流量,Sendust/Carbonyl Iron,および鉄粉核を含む複数のコア材料オプションが利用可能である.異なる周波数と電力の要求に応用する. SMDとスルーホールパッケージの両方がサポートされています. 低プロファイルデザインはスペースを節約します. 交換電源,電源ラインフィルタリング,EMI/RFI抑制,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源配電,電源そして様々な高周波電子機器.
特徴
申請
仕様
製品説明
| トロイドコアデータ | コイルフォルマー 寸法 (mm) | |||
| タイプ | 過剰摂取 | ID | H | 質量 (G) |
| T3を0 | 3.05 | 1.27 | 1.27 | 0.04 |
| T3を9 | 3.94 | 2.24 | 1.3 | 0.05 |
| T3.9/2 | 3.94 | 2.24 | 2.0 | 0.07 |
| T4を0 | 4.0 | 2.4 | 1.6 | 0.06 |
| T5 やってくれ8 | 5.84 | 3.05 | 1.52 | 0.1 |
| T5.8/3 | 5.84 | 3.05 | 3.0 | 0.3 |
| T6 やってる3 | 6.3 | 3.8 | 2.5 | 0.2 |
| T9で5 | 9.53 | 4.75 | 3.17 | 0.8 |
| T10 | 10.0 | 6.0 | 4.0 | 0.9 |
| T12 について5 | 12.5 | 7.5 | 5.0 | 1.8 |
| T13 やってくれ3 | 13.3 | 8.3 | 5.0 | 1.8 |
| T14 | 14.0 | 9.0 | 5.0 | 2.0 |
| T15 | 15.0 | 10.4 | 5.3 | 2.4 |
| T16 | 16.0 | 9.6 | 6.3 | 3.7 |
| T17 | 17.0 | 10.7 | 6.8 | 4.4 |
| T20/7 | 20.0 | 10.0 | 7.0 | 7.6 |
| T22 | 22.1 | 13.7 | 6.35 | 6.8 |
| T23/8 | 22.6 | 14.7 | 7.6 | 8.1 |
| T23/9 | 22.6 | 14.7 | 9.2 | 9.8 |
| T25/10 | 25.3 | 14.8 | 10.0 | 16 |
| T25/12 | 25.3 | 14.8 | 12.0 | 19 |
| T25/15 | 25.3 | 14.8 | 15.0 | 24 |
| T25/20 | 25.3 | 14.8 | 20.0 | 33 |
| T29 | 29.5 | 19.0 | 14.9 | 27 |
| T30 | 30.5 | 20.0 | 12.5 | 25 |
| T34/10 | 34.0 | 20.5 | 10.0 | 27 |
| T34/125 | 34.0 | 20.5 | 12.5 | 33 |
| T36 | 36.0 | 23.0 | 15.0 | 43 |
| T40 | 40.0 | 24.0 | 16.0 | 61 |
| T42 | 41.8 | 26.2 | 12.5 | 48 |
| T50 | 50.0 | 30.0 | 20.0 | 118 |
| T58 | 58.3 | 40.8 | 17.6 | 115 |
| T100 | 102 | 65.8 | 15.0 | 330 |
我々はSMD電源インダクタと他の多くのインダクタを提供することができます
注記:
我々は,RoHS,ISO9001証明書を取得しました. 良い品質と低価格で高い評判でより多くの顧客を惹きつけました.商品の種類とそれについての詳細を教えてください.我々は,あなたの要求に応じてサンプルを supplyすることができます.
よくある質問
Q:TRシリーズにはどのようなコア材料が利用可能ですか?どのように選ぶか?
A: TRシリーズには,5つのコア素材オプションがあります.MPP (モリブデン常合金粉末),高流量,シンドース,カーボニル鉄,鉄粉末.MPPは最低損失と最高の温度安定性を提供します.高周波通信に適した高精度アプリケーション.高流量には高飽和密度があり,高電力アプリケーションに適しています.Sendustは良いコストパフォーマンスを提供しています.カーボニル鉄は優れた高周波特性を持っています鉄粉は最も低コストである. 選択は,動作頻度,電力,コスト要件に基づいておくべきである.
Q: SMDと透孔パケットの選び方?
A: その通りSMD パッケージ自動化されたSMT生産ラインに適しており,大量生産に最適です.透孔パック簡単に手動溶接とプロトタイプ作成を可能にする波溶接に適しています.あなたのPCB設計と生産プロセスをベースに選択してください.
Q: 0.2Aから30Aまでの電流をどのように選択しますか?
A: 選択する際には,少なくとも電流を指定することをお勧めします1.2から1.5倍最大稼働電流.これは,フィルタリング性能を低下させる,コア飽和を防ぐのに十分な範囲を提供します.部品の温度を超えないように,高温で現在のデレーティングも考慮85°C.
