低巻線間静電容量 コモンモードチョーク STR0903シリーズ UL94-V0 コモンモードノイズ対策用

5000個
MOQ
交渉可能
価格

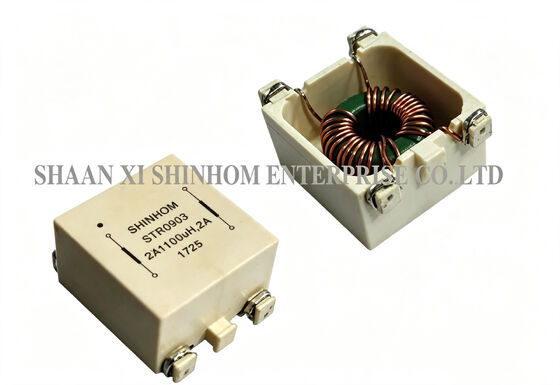

Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
インダクタンス: 1.1mH～22mH
定格電流: 0.3A～2A
動作周波数: 50Hzから500kHz
テスト頻度: 10KHz、0.1V
動作電圧: AC250V
動作温度: -40℃～+105℃
証明: UL /RoHs /SGS,ISO9001 ISO14001
応用: スイッチングレギュレータインダクタ
ハイライト:

低巻線間静電容量 コモンモードチョーク

,

UL94-V0 コモンモードチョーク

,

コモンモードノイズ対策チョーク
基本情報
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: STR0903シリーズ
お支払配送条件
パッケージの詳細: カートン
受渡し時間: 4~8週間
支払条件: T/T
供給の能力: 1000000/月
製品の説明
STR0903シリーズ コモンモードチョーク トロイダルコア ケース付きコモンモードチョーク、SMDコモンモードインダクタ

このSTR0903シリーズ SMDトロイダルコモンモードインダクタは、分割巻線と単層巻線設計を採用しています。これにより、巻線間容量が極めて低くなり、広い周波数範囲（50Hz～500KHz）で最高のコモンモードインピーダンスを提供し、優れたコモンモードノイズ抑制性能を発揮します。本製品は約0.8%の漏れインダクタンスを有しており、差動モード抑制能力も提供します。SMDパッケージは、ベーパーフェーズはんだ付けおよび赤外線リフローはんだ付けに対応しており、はんだ付け耐熱性は260℃/10秒です。本製品は、コンパクト電子バラスト、スイッチング電源、および各種コモンモードノイズ抑制用途に広く使用されています。

特徴
  • 分割巻線 – 巻線間容量が最小
  • 単層巻線 – コモンモードインピーダンスが最大
  • 周波数範囲 – 50Hz～500KHz
  • 漏れインダクタンス – 約0.8%（差動モード抑制）
  • UL/CSA/IEC安全規格準拠
  • 材料難燃性等級 – UL94-V0
  • 動作電圧 – 250VAC
  • 動作温度 – -40℃～+105℃
用途
  • コモンモードノイズの抑制
  • ランプ用コンパクト電子バラスト
  • コンパクトスイッチング電源
技術情報
  • 動作電圧: 250Vac
  • IDC最大: 重畳時に決定
  • インダクタンス測定: HP4284A 10KHz 0.1V
  • RDC: QuadTech 1880 ミリオームメータ
  • 動作温度: -40℃～+105℃
  • 保管温度: -40℃～+105℃
  • 温度上昇 40℃最大
  • はんだ付け方法: ベーパーフェーズ、赤外線リフロー
  • はんだ付け耐熱性: 260℃で10秒
  • 耐溶剤性: MIL-STD-202E準拠
低巻線間静電容量 コモンモードチョーク STR0903シリーズ UL94-V0 コモンモードノイズ対策用
注: 製品仕様はカスタマイズ可能です。
よくある質問
Q: 分割巻線と単層巻線の利点は何ですか？
A: 分割巻線は、一次巻線と二次巻線をコア上で物理的に分離します。これにより、巻線間の寄生容量が効果的に低減され、高周波ノイズの容量性結合経路が減少します。単層巻線は、層間寄生容量を排除し、広い周波数範囲でより高いコモンモードインピーダンスとより安定したフィルタリング性能を提供します。これらを組み合わせることで、STR0903シリーズは、50Hz～500KHzの周波数帯で最適なコモンモードノイズ抑制を実現できます。
Q: 約0.8%の漏れインダクタンスの機能は何ですか？
A: 約0.8%の漏れインダクタンスは、差動モードノイズ抑制能力も提供します。コモンモードチョークでは、漏れインダクタンスは差動モード経路に直列に接続された小さなインダクタとして機能し、差動モードノイズの減衰を提供します。この設計により、STR0903シリーズは、コモンモードと一部の差動モードのフィルタリング要件の両方に対応できます。
Q: この製品はどの安全規格に準拠していますか？
A: 製品の沿面距離は、UL、CSA、およびIECの安全要件を満たしています。すべての材料はUL94-V0難燃性認証を取得しています。設計はEN 60938-2（VDE 0565-2）規格に準拠しています。これらの認証により、厳格な安全要件を持つ電源および照明機器での使用が保証されます。
