Name: LCD/PDPテレビとコンピュータ周辺機器のためのWide Temp Toroidal Common Mode インデューサー TRFシリーズ
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: TRF102/112/114/122/142/202/212/214/222/242/252/152シリーズ
Availability: InStock

特徴ギャラリー製品の説明今からお話し

特徴

仕様

ケースの色: 黒

磁気コア: フェライトコア

仕様: RoHS/SGS/UL/ISO9001

誘導器価値: 固定誘導器

適用範囲: チョーク

輸送パッケージ: カートン/パレット

ハイライト:

広温型トロイド型共通モードインダクタ

TRF シリーズ共通モード窒息器

LCD PDP テレビ共通モードインダクタ

基本情報

起源の場所: 中国

ブランド名: Shinhom

証明: RoHS/ISO/UL/CE/IATF16949/CNAS

モデル番号: TRF102/112/114/122/142/202/212/214/222/242/252/152シリーズ

お支払配送条件

パッケージの詳細: カートン

受渡し時間: 4~8週間

支払条件: T/T

供給の能力: 1000000/月

ギャラリー

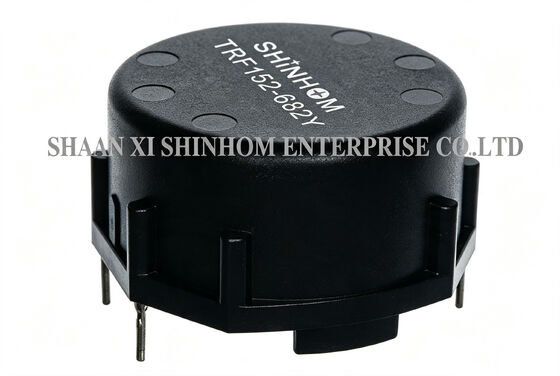

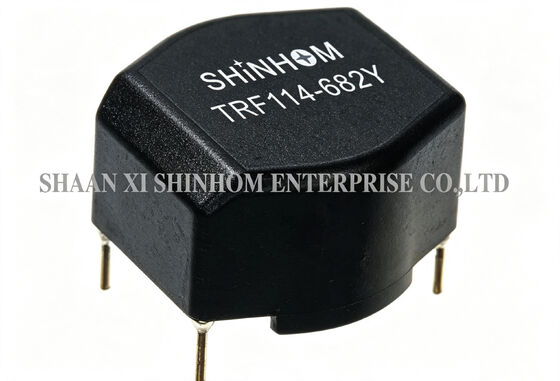

LCD/PDPテレビとコンピュータ周辺機器のためのWide Temp Toroidal Common Mode インデューサー TRFシリーズ

製品の説明

プラスチック用ケース保護付きのトリオイド式コモンモードインデューサー,色々なサイズで選べる

TRFシリーズのトロイド式コモンモードインダクターは,プラスチックケースとトロイド型コアデザインを備えています.電流は0.3Aから8Aに及ぶ.インダクタンスが0.7mHから100mH (ダブル巻き) まであります.常態共鳴周波数帯は100KHzから3MHzまで. プラスチックケースは,さまざまな厳しい作業条件に適した優れた機械的強度と環境保護を提供します. 低DCRと低温上昇は効率的な動作を保証します.複数のPCBマウントハウジングスタイルは,異なるレイアウト要件に合わせて利用できます. 動作温度範囲: -40°Cから+105°C. 溶接熱耐性: 260°C/10秒. AC/DCおよびDC/DCライン騒音抑制,通信システム,自動車電子機器に広く使用されています.,LCD/PDPテレビやコンピュータの周辺機器

特徴:

0.3Aから8Aまで
0.7mHから100mHのダブルストローク
優れた機械的強さ
100KHzから3MHzの共通モード共鳴
高信頼性および変形PCBマウントハウジング
低抵抗と高温

応用:

DC/DC,AC/DC ラインのノイズ抑制
通信システム
自動車システム
LCD/PDPテレビ
コンピュータ周辺機器

テクニカル情報

感電容許容量 50%~30%
最大稼働電圧:40°Cで250V
IDC Max: AC/DC 電流の評価 A @ 40°C
ハイポット 1500Vac ローリング 3S ローリング
誘導性試験:10KHz 0.1V HP4284A
RDC:QuadTech 1880 ミリオムメートル
突発電流マックス 10ms: 20X IDC
動作温度: -40°Cから+105°C
保存温度: -40°Cから+105°Cまで
溶接熱耐性:10秒間260°C

注記:102, 112, 114, 142, 122,152水平
202垂直で

注記:製品仕様もカスタマイズできます

よくある質問

Q: TRFシリーズのインダクタンスと電流の範囲は?

A:TRFシリーズは,インダクタンスが0.7mHから100mH (ダブルローリング) と,電流が0.3Aから8Aまでをカバーします.幅広いインダクタンス範囲と高い電流容量は,さまざまなEMI抑制アプリケーションに適しています特定の選択については,データシートを参照してください.または当社の技術サポートチームに連絡してください.

Q: プラスチックケースの利点は?

A: プラスチックケースは物理的な保護と環境保護を提供しています.外物が巻き込みに接触することを効果的に防止し,厳しい環境での製品の信頼性を向上させる.プラスチックケースはまた,自動挿入とPCBのマウントを容易にし,優れた機械的強度と振動耐性を提供します.

Q: 1500VAC 抵抗電圧テストで何を表すのですか?

A: 1500VAC 耐電圧試験 (巻き込み間,3秒) は,小回転と小回転が故障なく 1500V AC に耐えることができ,隔離の安全性を保証することを意味します.このパラメータは,AC/DC電源の安全隔離のために特に重要です..
