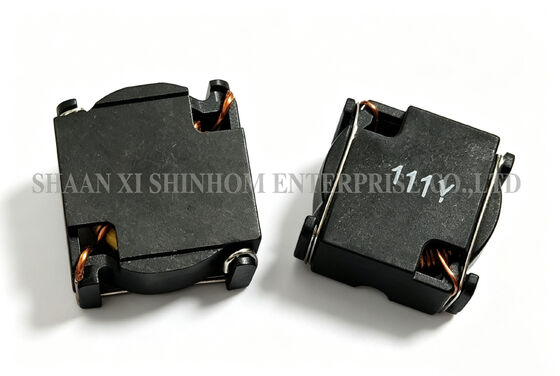

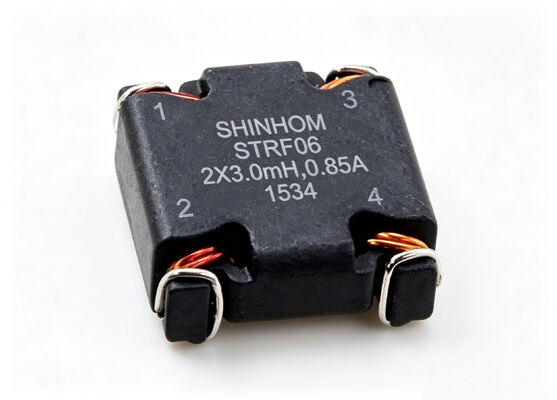

についてSTRF06シリーズ高電流SMDトロイド通用モードストロークは,DC-DCおよびAC-DC変換アプリケーションのために設計されており,インダクタンス値は6.8mHまで.この製品は,広い周波数範囲で高い共通モードインピーダンスを提供するために,トロイド式フェライトコアを使用しています.EMI/RFI抑制性能が優れている.SMDパッケージは自動配置をサポートし,リフロー溶接に対応している.動作温度範囲は-40°Cから+125°C (自熱上昇を含む),様々な厳しい環境に適しています. DC-DC/AC-DC変換機,通信システム,自動車電子機器,LCDテレビに広く使用されています.
注: 製品仕様もカスタマイズできます.
Q: 共通モードフィルタリングにおける 6.8mH 誘導力の利点は何ですか?
A: その6.8mH低周波から中周波数範囲でよりよい共通モードノイズ減声を達成する.特に,低周波から中周波数範囲で,150KHz~30MHz厳格なEMI遵守を必要とする電源設計では,高感電性共通モードストックが重要なフィルタリングコンポーネントです.
Q:他のコア構造と比較して,トロイドコアの利点は何ですか?
答:トロイドコアには閉ざされた磁気回路構造があります.磁気流はコア内に集中し,非常に低い漏れ流をもたらします.EMI放射線は,Iコアまたはオープンコアインダクタよりもはるかに低い. トロイドコアにはまた,高い磁気透通性があり,同じ誘導値に回転数が少なくなります.これは低DCRと効率を高めます.
Q: 有名電流 IDC はどのように定義されますか?
A:IDCは,コイル内の温度上昇を約40°Cにさせる直流電流値として定義されます.実際のアプリケーションでは,最大の環境温度と自熱上昇が125°Cを超えないことを確保する.選択する際には,長期的信頼性を確保するために十分な範囲を許可してください.
