LEF20 シリーズ コモンモード電力線チョーク、高共振周波数、低可聴ノイズ、対称干渉抑制機能付き

5000
MOQ

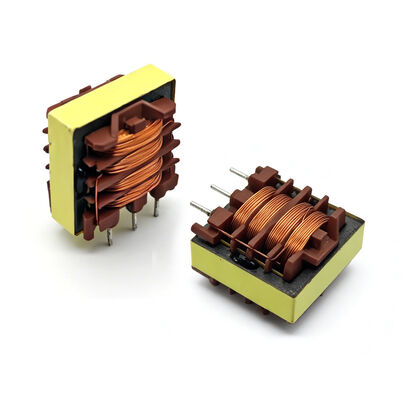

LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
インダクタンス範囲: 3.3mH～100mH
DCR最大値: 200mΩ～6600mΩ
漏れインダクタンス: 65μH～2000μH
電流範囲: 0.3A～1.8A
巻線構造: 2 セクション
ハイライト:

LEF20シリーズ 高共鳴周波数ストローク

,

LEF20シリーズ対称性障害抑制ストローク

,

LEF20 シリーズ低音響型窒息装置
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS/ISO/UL/CE/IATF16949/CNAS
モデル番号: LEF20
ドキュメント: LEF20 Common mode_.pdf
お支払配送条件
受渡し時間: 2~8週間
支払条件: LC、T/T
製品の説明
LEF20 シリーズ コモンモード電力線チョーク
製品概要

LEF20 シリーズ コモンモード電力線チョークは、コモンモード干渉を効果的に抑制するように設計されています。 2セクション巻線構造により、高い共振周波数、高いパルス強度、低い可聴ノイズを実現します。約 2% の漏れインダクタンスにより、対称的な干渉抑制を実現します。このシリーズは EN 60938-2 (VDE 0565-2) および UL 1283 規格に準拠し、RoHS 準拠であり、ウェーブはんだ付けプロセスに適しています。

主な特長
  • 2段巻きによる高い共振周波数
  • 高いパルス強度
  • 低いヒューヒュー音
  • 約 2% の漏れインダクタンスによる対称干渉抑制
  • ウェーブはんだ付けに最適
  • EN 60938-2 (VDE 0565-2) および UL 1283 に準拠
  • RoHS対応
アプリケーション
  • コモンモード干渉の抑制
  • ランプ用電子安定器
  • 家庭用電化製品用のスイッチモード電源
標準仕様（@25℃）
部品番号 インダクタンス (mH) +50%/-30% @10kHz、0.1V DCR (mΩ) 最大 漏れインダクタンス (μH) typ. @10kHz、0.1V 電流レンジ (A)
LEF20-332Y-1.8A 3.3 200 65 1.8
LEF20-682Y-1.3A 6.8 370 140 1.3
LEF20-103Y-1.0A 10 630 200 1.0
LEF20-153Y-0.8A 15 950 300 0.8
LEF20-273Y-0.65A 27 1600 550 0.65
LEF20-393Y-0.55A 39 2200 800 0.55
LEF20-473Y-0.45A 47 2800 950 0.45
LEF20-683Y-0.35A 68 4400 1300 0.35
LEF20-104Y-0.3A 100 6600 2000年 0.30
