Name: コンパクトワイヤー・ワンド・コモン・モード・フィルター 空間制限のアプリケーションにおける高速インターフェースのEMI抑制
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: SF1210F-3Wシリーズ
Availability: InStock

特徴ギャラリー製品の説明今からお話し

特徴

仕様

ハイライト:

コンパクトな設置面積のコモンモードフィルタ

ワイヤー傷常態窒息

高速インターフェースEMI抑制コンポーネント

基本情報

起源の場所: 中国

ブランド名: SHINHOM

証明: RoHS

モデル番号: SF1210F-3Wシリーズ

ドキュメント: SF1210F-3W Series_.pdf

お支払配送条件

受渡し時間: 2~8週間

支払条件: LC、T/T

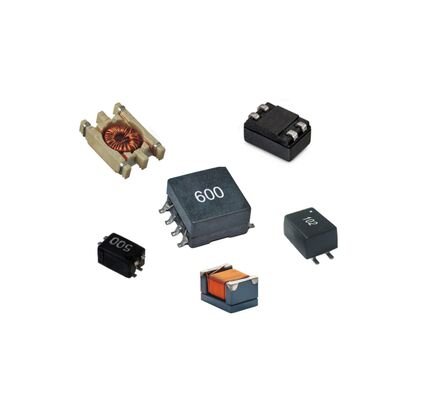

ギャラリー

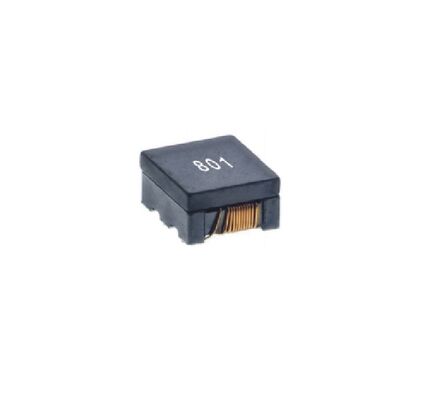

コンパクトワイヤー・ワンド・コモン・モード・フィルター空間制限のアプリケーションにおける高速インターフェースのEMI抑制

製品の説明

高速インターフェースのEMI抑制のためのコンパクトワイヤラウンドコモンモードフィルターシリーズ

SF1210F-3Wシリーズは,高性能の共通モードフィルター低コストでコンパクトなフットプリントでワイヤラウンドストローク建設,このシリーズは,不可欠な提供EMI抑制部品100MHzで 160Ω,240Ω,500Ωの共通モードインペダンスオプションの機能性.統合を容易にするように設計されている.推奨されたPCBレイアウトとステンシルパターンを含んでおり,最適な性能と製造可能性を確保します.RoHSとハロゲンフリー基準に完全に準拠し,-40°Cから+125°Cの温度範囲で信頼性のある動作をします.

主要な特徴

共通モード阻力 (@100MHz):160Ω, 240Ω,または 500Ω (±25%,モデルによって異なります)
DC抵抗 (DCR):0.21Ω (最大) まで
定位電流:最大 500mA
定位電圧:50 Vdc (最大)
抵抗する電圧:125 Vdc (最大)
断熱抵抗:10 MΩ (分)
建設:高周波の性能を保証するワイヤー・ワンドタイプ
デザインサポート:推奨されたPCB地形パターンと溶接パスタステンシルアペルチャーを含む
準拠性100%鉛無,ハロゲン無,RoHS対応
動作温度:-40°Cから+125°C (自熱上昇を含む)

申請

高速差差データラインのEMIフィルタリング (例えばUSB3.0/3)1HDMI,ディスプレイポート,MIPI)
ポータブル・ウェアラブル・消費者電子機器の騒音抑制
通信モジュール (Wi-Fi,Bluetooth) の信号完整性の強化
低電流デジタル回路とセンサーの電源線フィルタリング
ネットワーク機器やセットトップボックスにおけるボードレベルのEMCソリューション

よく聞かれる質問

160Ω,240Ω,500Ωのインピーデンスモデルをどうやって選ぶか?

選択は,抑制する必要がある共通モードノイズの周波数と振幅に依存する.より高いインピーデントは,テスト周波数 (100MHz) でより大きな減衰を提供します.特定の EMI プロファイルとコンプライアンス要件を考慮してください500Ωモデルでは,100MHzで最も強い抑制が可能である.

推奨されるPCBレイアウトとスタンシルパターンはなぜ重要ですか?

これらの推奨事項は,寄生虫の影響を最小限に抑え,表面設置の際に信頼性と一貫性のある溶接接を保証することで,フィルターの高周波性能を最適化するのに役立ちます.製造の欠陥を軽減する.

このシリーズは電源線をフィルタリングするために使用できますか?

はい,しかし,電流 (最大500mA) を注意してください.それは低電流電線やDCバイアスの信号線上のノイズをフィルタリングするのに適しています.選択されたモデルの現在の格付け値が超えられないようにする..

この文脈では,ワイヤルロープ構造の利点は?

ワイヤーロープ構造は,通常,いくつかの多層セラミックフィルターと比較して,より高い共通モードインピーダンスのと高周波でのより良いパフォーマンスを可能にします.急速なデジタルインターフェイスで EMI を抑制する上でより効果的になる.
