800Ω @100MHzインペデンス,鉛のないEMI抑制のためのコンパクトな設計

5000
MOQ

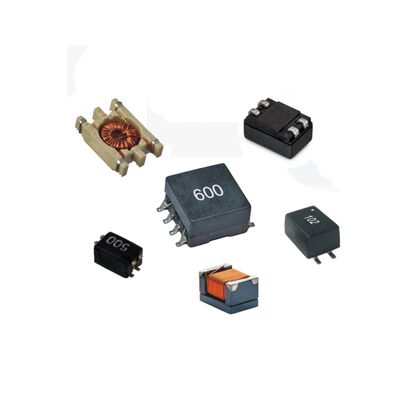

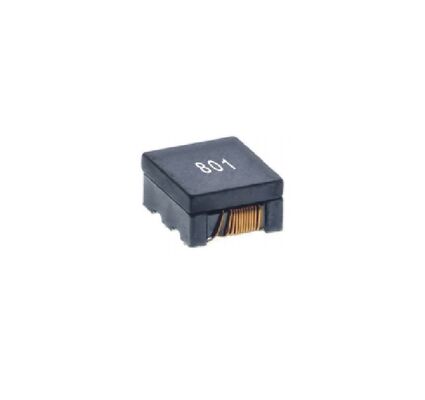

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ハイライト:

800Ω @100MHz 普通モード窒息

,

鉛フリー巻線チョーク

,

小型EMI抑制コンポーネント
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: SF1008F-3W-801Y
ドキュメント: SF1008F-3W-801Y_.pdf
お支払配送条件
受渡し時間: 2~8週間
支払条件: LC、T/T
製品の説明
高性能ワイヤー・ワンド・コモン・モード・フィルター (EMI抑制)
高速データと電源線で効果的な電磁気干渉 (EMI) の抑制のために設計された SF1008F-3W-801Yワイヤラウンドストローク100MHzで高い共通モードインペダントを提供し,優れたノイズ抑制性能を保証します.共通モードフィルター空間が限られているアプリケーションに最適です.EMI抑制部品100%無鉛,無ハロゲンで,RoHSに準拠しており,厳しい環境基準を満たしています.要求の高い環境でも信頼性の高い性能を提供します..
基本規格
パラメータ 価値
共通モード阻力 @100MHz 800Ω ±25%
定位電圧 (最大) 20V
定数電流 (最大) 0.15A
DC抵抗 (DCR) (最大) 1.6Ω
断熱抵抗 (分) 10MΩ
動作温度範囲 -40°Cから+125°C
製品の特徴
  • 頑丈な性能のためのワイヤーローンの構造
  • 100%鉛無,ハロゲン無,RoHS対応
  • 小規模で低プロフィールデザイン
  • 自熱上昇を含む広い動作温度範囲
  • 効果的なEMI抑制のための高い共通モードインペダンス
申請
  • 高速差分データライン (USB,HDMI,LVDS) のノイズフィルタリング
  • コンパクト電子機器やモジュールにおける電源ラインのEMI抑制
  • 通信機器とネットワーク装置
  • 厳格なEMC遵守を必要とする消費者電子機器
  • 自動車用インフォテインメント・コントロール・システム
よく 聞かれる 質問
ワイヤロープのコモンモードフィルターの主な利点は何ですか?
ワイヤローンの構造は,通常,多層チップタイプと比較して,より高い共通モードインペダンスとより優れた高周波パフォーマンスを可能にします.重要な信号整合性アプリケーションにおける EMI を抑制する上でより効果的になる.
800Ω @100MHzのインペデンス評価をどのように解釈する?
これは,フィルタが100MHzの周波数で通用モードのノイズ電流に対して800Ω (典型) のインペデンスを示していることを意味します.騒音周波数におけるより高い阻害は,その騒音のより大きな減衰をもたらします.
このフィルタは電源配線用で 高電流に対応できますか?
定位電流は0.15A Max.低電流信号または電源線のために設計されています.高電流電源レールフィルタリングのために,対応するより高い電流定位を持つモデルを選択してください.
"ハロゲン無"とはどういう意味ですか? なぜ重要なのでしょうか?
ハロゲンフリーとは,特定の値を超えた塩素,ブロム,その他のハロゲンを含まないことを意味します.環境安全のために重要であり,グリーン電子のイニシアチブではしばしば必要とされる燃焼時の毒性ガスの排出を減らすため
