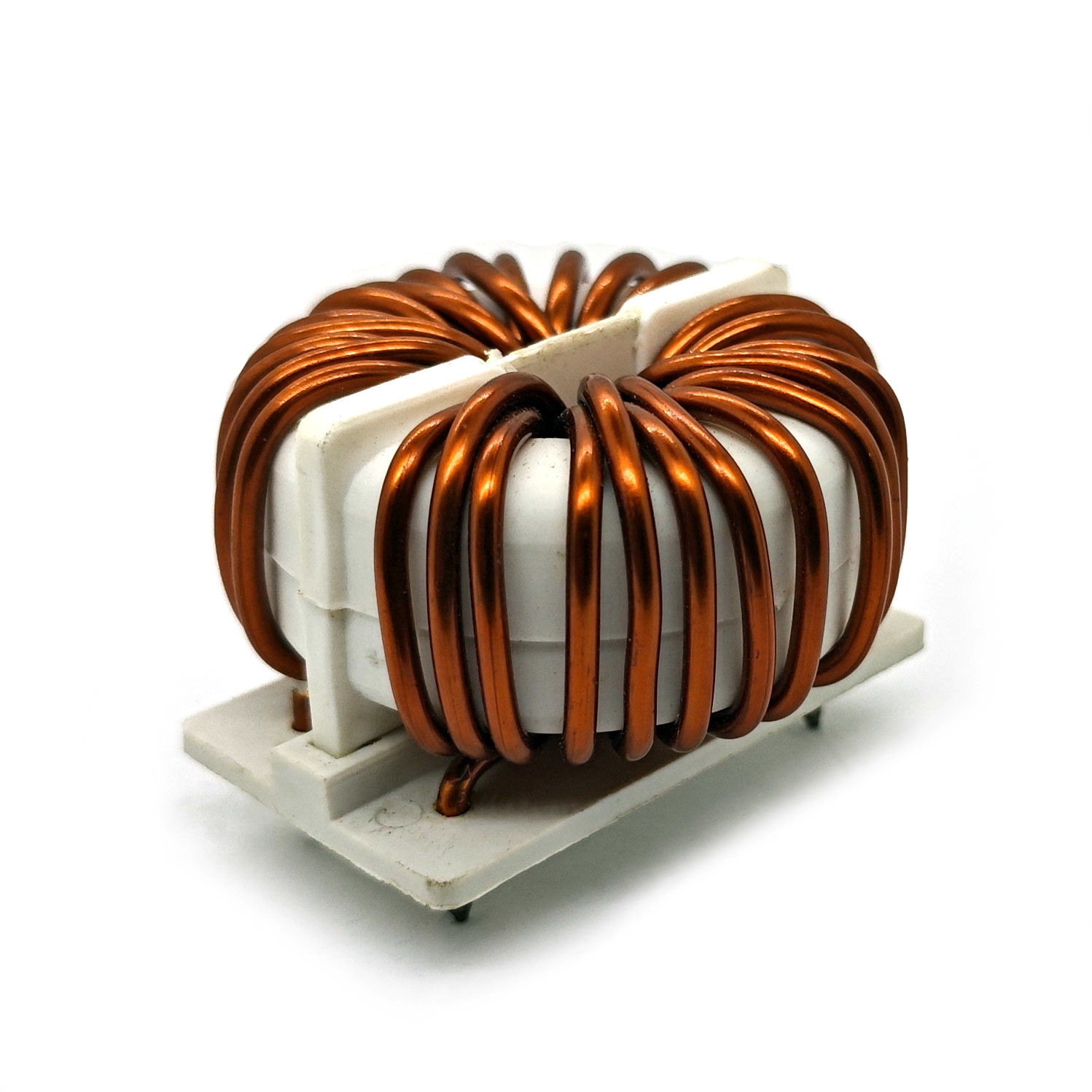

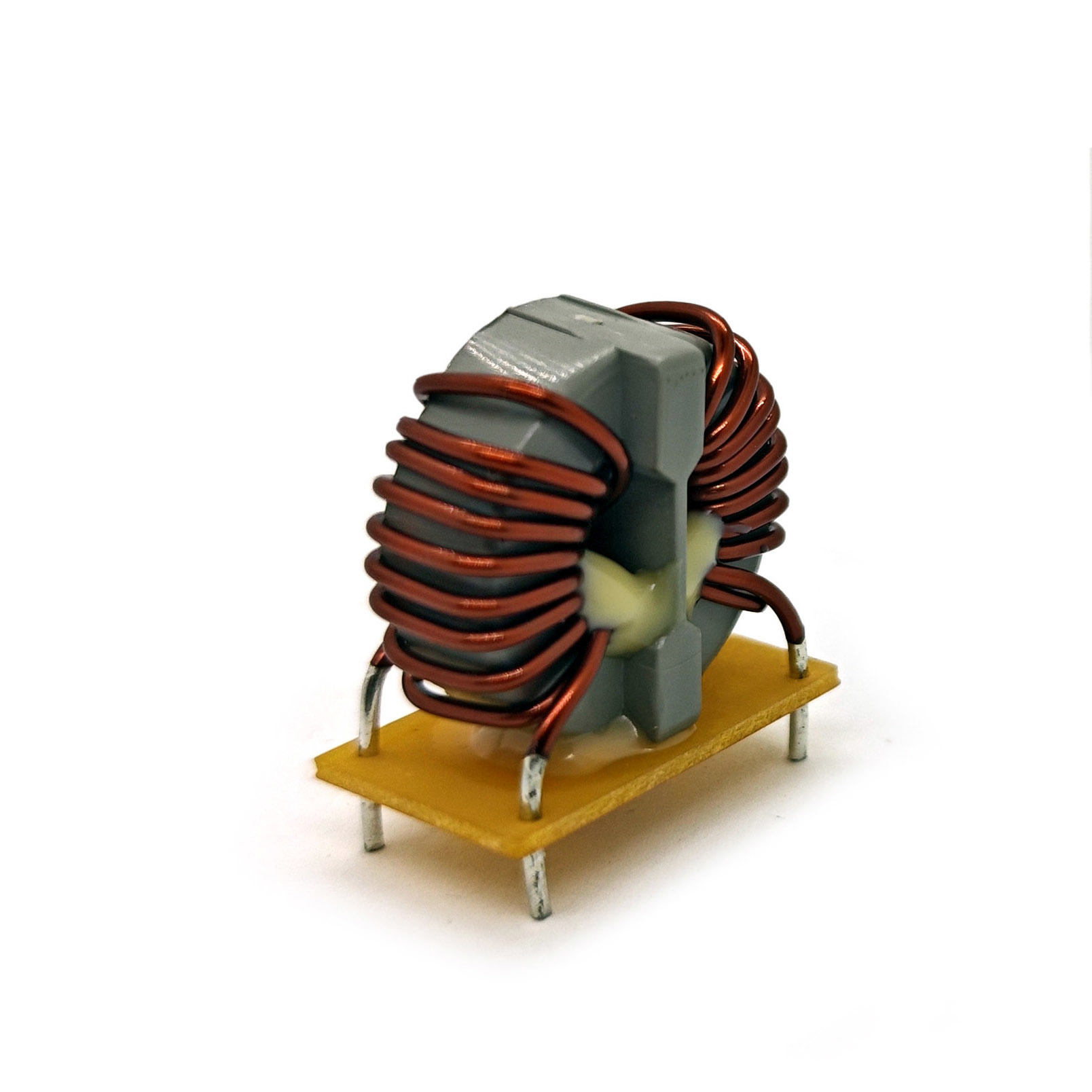

電磁気干渉 (EMI) の抑制を目的として 設計されていますTRFシリーズの共通モードストロークは,高効率のノイズフィルタリングを強固な温度抵抗性で提供します.RoHS に準拠する材料と UL94V-0 炎症性認証を備えたこのストロークは,厳しい環境でも信頼性を保証します.厳格な安全基準を満たすAC/DC電源システムにシームレスに統合できる.
誘導力:600 mH ±30% @ 1.0 kHz,0.1V
DC抵抗 (RDC):9.0 mΩ 最大
定位電流:5.0 A 最大
定位電圧:250VAC 最大
ハイポットテスト:1.5KV,2mA,2s (コイルからコイルへ)
動作温度:−20°C から +105°C (自熱上昇を含む)
物理的な次元:
高さ:最大22.5mm
ピン間隔: 24.0 ± 0.5 mm / 20.0 ± 0.5 mm
準拠性RoHS,UL94V-0,ASTM酸素指数 >28%
溶接可能性:MIL-STD-202,方法 208D
誘導力:20.0 mH Min @ 1.0 kHz,0.1V
DC抵抗 (RDC):6.0 mΩ 最大
定位電流:20.0 A 最大
ハイポットテスト:1.5KV,2mA,2s (コイルからコイルへ)
動作温度:−20°C から +105°C (自熱上昇を含む)
物理的な次元:
長さ: 47.5mm (リフ),最大 47.5mm
幅:最大30.0mm
高さ: 35.0 ± 0.5 mm / 15.0 ± 0.5 mm
ピン深さ: 5.0 mm Min
準拠性RoHS,UL94V-0,ASTM酸素指数 >28%
溶接可能性:MIL-STD-202,方法 208D
消費電子機器:ACアダプター,LEDドライバのノイズフィルター
電気通信機器:データラインや低電力回路の EMI 抑制
産業用制御装置:センサーとI/Oモジュールの信号安定化
医療機器:携帯機器のコンプライアンス・クリティカル・パワー・アイソレーション
高電流システム:インバーター,モータードライブ,産業用電源
再生可能エネルギー:> 20A のノイズフィルタを必要とする太陽光インバーター
電気自動車の充電ステーション:高電圧DC/AC変換における EMI緩和
サーバー PSU:データセンターのインフラストラクチャの 流通路を安定させる
