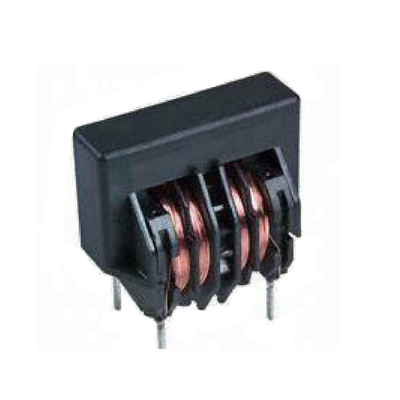

EMCフィルタソリューション用コモンモードチョーク-UT

6000
MOQ
Common Mode Chokes for EMC Filter Solutions-UT
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
動作温度: -40°Cから+105°C
断熱材: ハイポット 2500VACでテスト
ハイライト: 2セクション巻線（高共振周波数）、カプセル化/接着剤フリー（リサイクル可能、RoHS対応）
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: UT20C-Dシリーズ
ドキュメント: Common Mode Chokes for EMC ...ut.pdf
お支払配送条件
受渡し時間: 2～8週間
支払条件: T/T,L/C
製品の説明

主要 な 特徴

  • 高共鳴周波数: 精密な2段巻き技術によって達成された.

  • 超低漏れ: 閉ざされたコア構造は流体漏れを最小限に抑える.

  • 堅固 な 耐久 性: 高パルス強度 (2500VAC/5mAで試験)

  • 騒音削減: 敏感な用途の低音響.

  • 製造準備は完了: 波溶接プロセスと互換性がある.

  • 環境に優しい: リサイクル可能な設計 (包装/粘着がない) RoHSに完全に準拠する

  • 幅広い操作範囲: -40°Cから+105°Cの温度容量


重要なパラメータ

  • 定位電圧: 250 VAC

  • ターン比: 1:1 ±2%

  • ハイポットテスト: 2,500VAC/5mA/2秒

  • 誘導力 容量: 20°Cで保証される最低値


身体 的 な 特徴

  • 尺寸 (mm): 21.5±1.0 (L) × 15.0±0.5 (W) × 13.0±0.5 (H)

  • 固定穴: 4×φ1.2±0.1 mm (角), 4×φ0.8±0.1 mm (内部)

  • 体重: 10g (典型的な)


申請

  • 電源: スイッチモードの電源ユニット (例えばサーバーPSU) の EMI 抑制

  • 照明システム: LED/?? 光ランプの電子弾圧器のノイズフィルタリング

  • 産業用電子機器: モーター駆動装置における普通モードの干渉の排除

  • 再生可能エネルギー: 安定した高電圧フィルタリングを必要とするグリッド接続インバーター

  • 自動車: 厳格なEMC基準を遵守するEV充電システム
