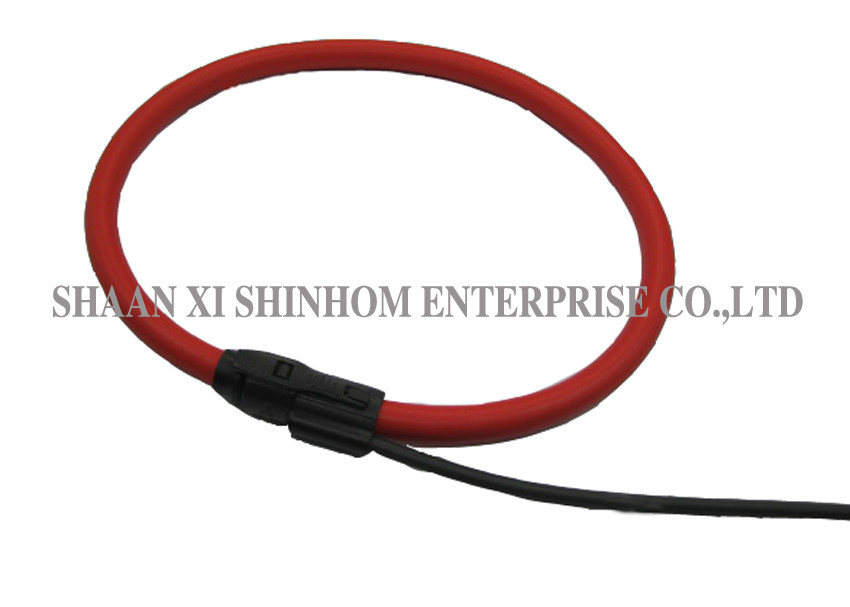

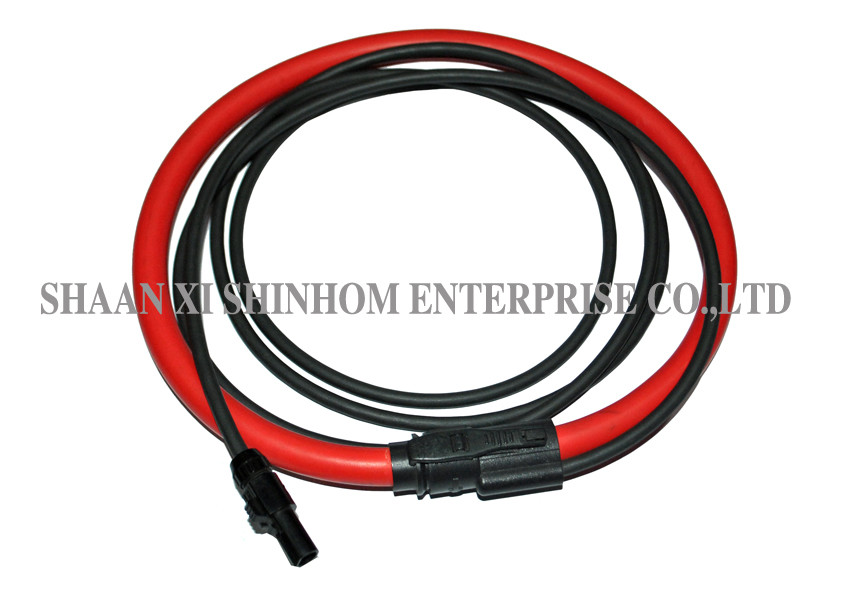

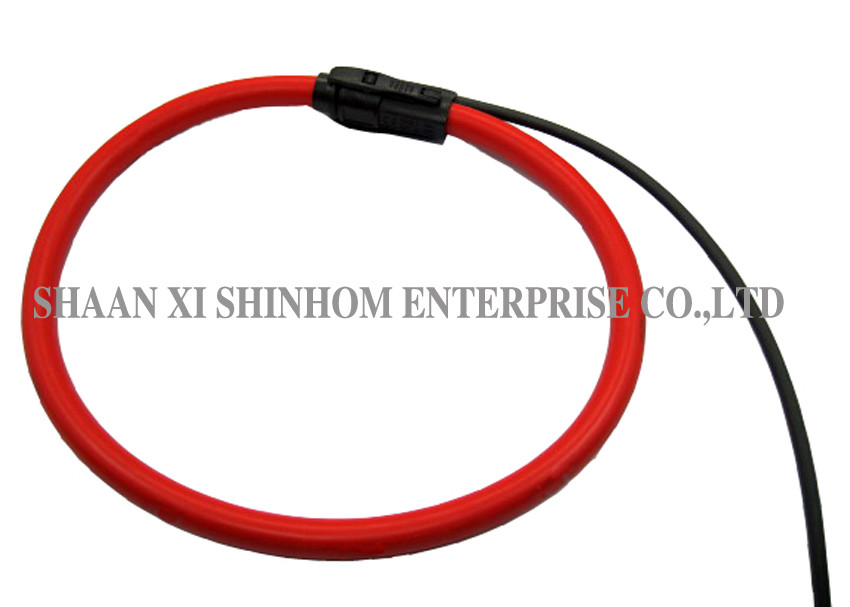

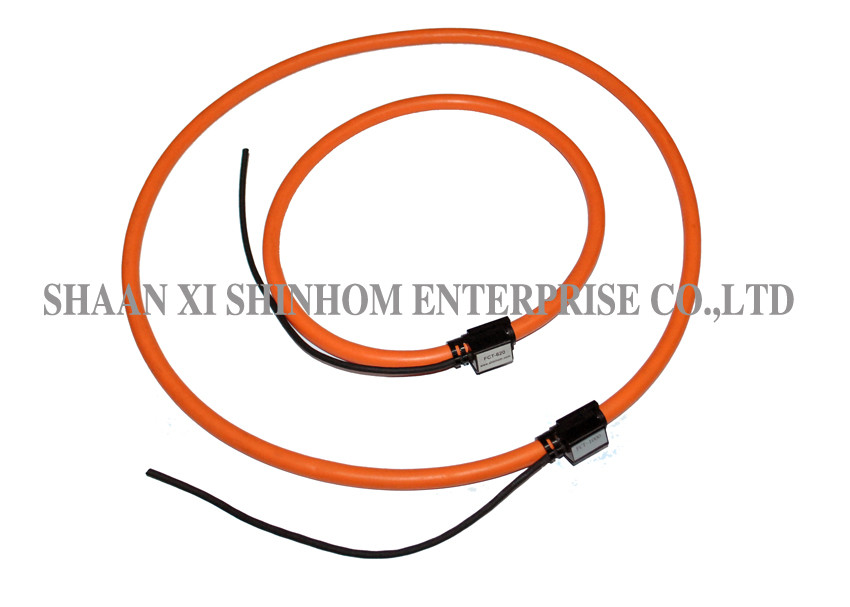

Rogowskiの適用範囲が広いコイル クランプで変流器は永久的な取付けのためのAC現在のトランスデューサーです。
それらは信号コンディショナーの提供とRogowski （感覚）のコイル クリップのまわりで、適用範囲が広い薄いのの利点を結合します
電圧または流れの正確な、本当rmsの測定。
特徴
1) Aからの何百ものkaに流れを測定すること適した。
2）高い直線性。
3）磁気コアの不在は倍音の測定のために適するために広い周波数応答を与えます
内容およびトランジェント。
4）大型か扱いにくい定形コンダクターとまたは限られたアクセスを用いる場所に非常に有用。
5）妨害的でない、本管から引かれる力無し。
6）大きい積み過ぎによって傷つけられなくて。
7）はそこにオープン巡回された二次からの危険ではないです。
適用
1) 非常に高く現在の監視
2） DCのさざ波の測定
3）倍音およびトランジェントの監視
4）力の監視及び制御システム
5） eletronicワット時のメートルで適当
6）力の質の監視
7）電気炉
8）調和的な管理
9）リレー保護
指定
| モデル | ZRC-50 | ZRC-100 | ZRC-150 | |
| Coillength | 214mm | 375mm | 535mm | |
| Windowsize | 50mm | 100mm | 150mm | |
| 参照の評価される流れ | 600A | 1000A | 3000A | |
| 重量 | Approx100-120g | |||
| 比率 | 目盛りを付けられる |
100mV/kA@50Hz 85mV/kA@50Hz 50mV/kA@50Hz |
||
| Uncalibrated | 105mV/kA@50Hz | |||
| 正確さを読んで下さい |
目盛りを付けられる <0> Uncalibrated <5> |
|||
| 最高の現在の測定可能 | 100kA | |||
| コイル抵抗 | 100から250Ωへの | |||
| CoilSection | 8mm | |||
| 鉛の長さ | 2メートル | |||
| 温度 | Uncalibrated 200ppm/C | |||
| 目盛りを付けられた400ppm/C | ||||
| 位置誤差 | ±1%の最高 | |||
| Outputon 0A （ゼロ漂流） | ≤0.1mV | |||
| フェーズ・エラー | ≤0.5° | |||
| 直線性 | 読書の±0.2% | |||
| 帯域幅 | 1Hzへの100kHz （- 3dB） | |||
| 実用温度 | -30℃への+80℃ | |||
| Storagetemperature | -40℃への+90℃ | |||
| 他の条件はOEMに、私達に連絡します。 | ||||
から選ぶべきあなたのためのいろいろな指定はここにあります。
