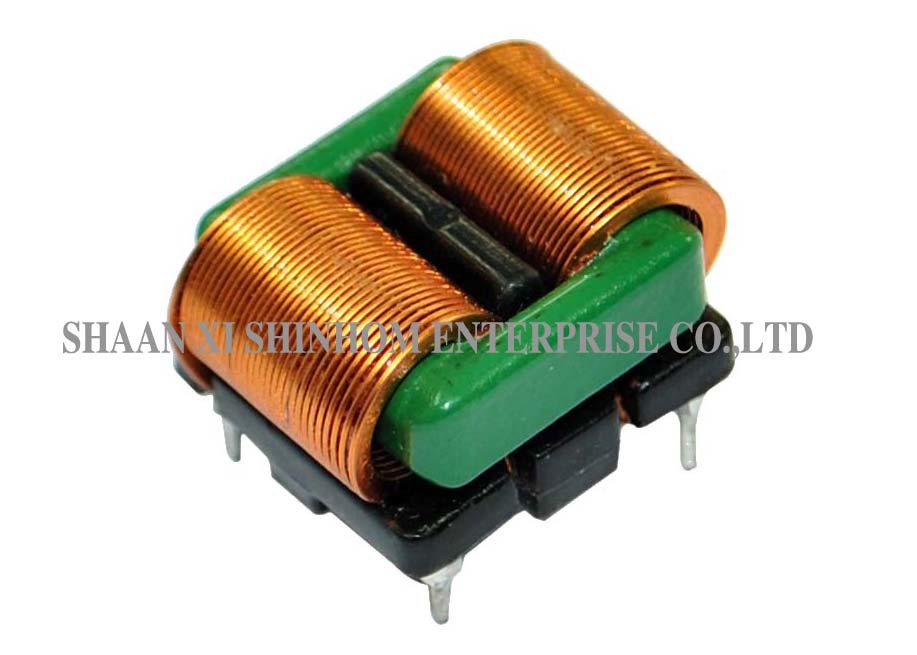

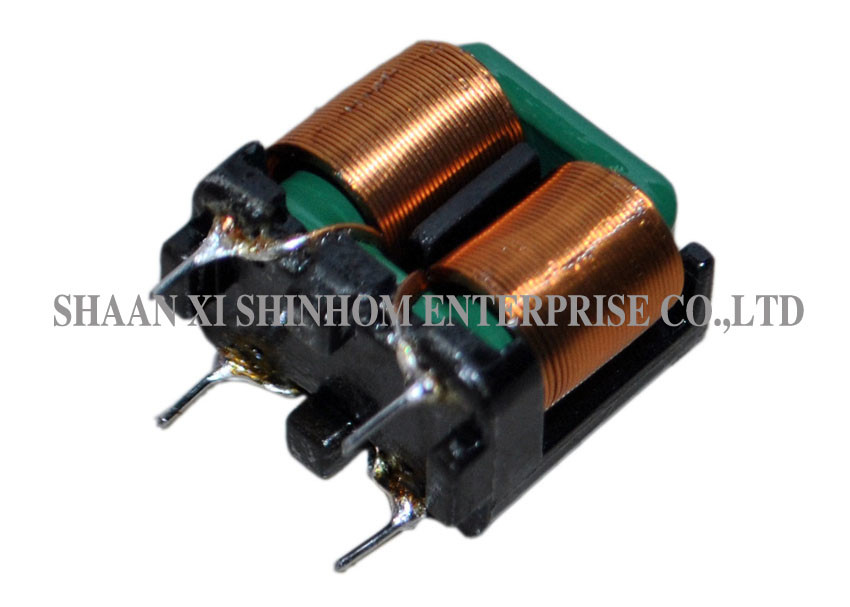

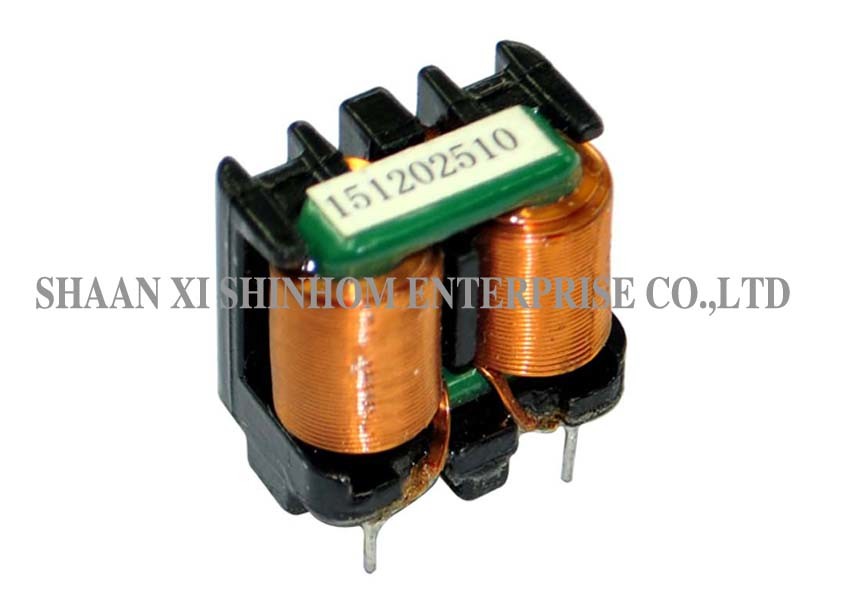

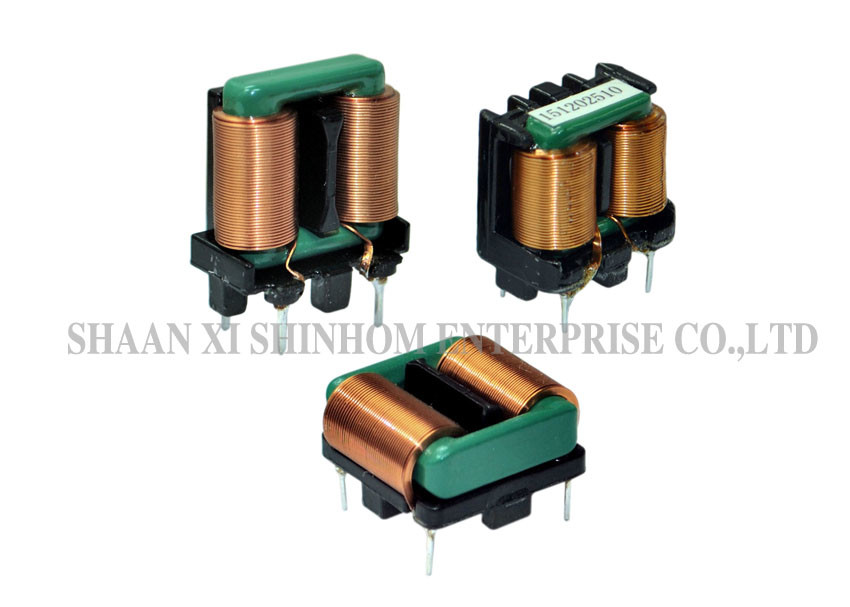

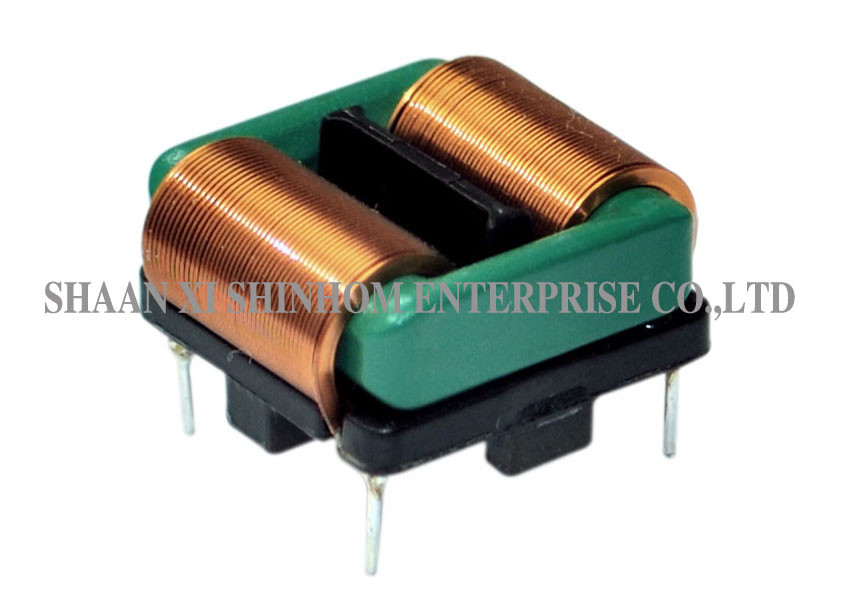

カスタマイズされる高い現在の共通モード チョーク コイルの平らなワイヤー インダクタンス

High Current Common Mode Choke Coil Flat Wire Inductance Customized
High Current Common Mode Choke Coil Flat Wire Inductance Customized High Current Common Mode Choke Coil Flat Wire Inductance Customized High Current Common Mode Choke Coil Flat Wire Inductance Customized High Current Common Mode Choke Coil Flat Wire Inductance Customized High Current Common Mode Choke Coil Flat Wire Inductance Customized

大画像 :  カスタマイズされる高い現在の共通モード チョーク コイルの平らなワイヤー インダクタンス ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: SQ
お支払配送条件:
最小注文数量: 交渉
価格: Negotiation
パッケージの詳細: カートン
受渡し時間: 4~8 週
支払条件: T/T
供給の能力: 1000000/Month
詳細製品概要
段階: 単相 コア: 亜鉄酸塩の空の正方形
ワイヤー: 幅1.0-2.0mmの厚さ0.1-0.5mm 頻度をテストして下さい: 10KHz
動作温度: -40ºCへの+150ºC 回転比率: 1:1
ハイライト:

共通モード円環形状のチョーク

,

共通モード電力線チョーク

高周波平らなワイヤー高く現在の共通モード チョーク コイルおよびインダクタンスはカスタマイズすることができます



特徴:

  • 評価される電圧(v):265V ACへの85、50/60Hz
  • 比率を回します:n1:n2=1:1
  • 絶縁抵抗:500DCの100mΩ分
  • 温度の上昇:最高50°C
  • 取り替えのための:EE16、EE19、EE25、EF16、EF20、EF25、UU10.5、UU16の円環形状の共通モード誘導器
  • 高く現在、小さいプロフィール、平らなワイヤーの高周波表皮効果、単位の電流密度の高性能は円形の銅線の1.5-2回に達することができ容積は同じ条件の下で0.5-1.0倍より小さいです
  • 層の巻上げ、脱熱器の完全な効率が、温度の昇給円環形状誘導器より大いに低ければ低温係数、ただ
  • Interturnキャパシタンスは円環形状の中心、高い絶縁材の強さおよび高い信頼性より小さいです
  • 閉鎖した磁気コアの設計
  • スペース要因を改善する平らなワイヤーを使用して下さい
  • 単一フェーズの巻上げは、それにより劇的に外部キャパシタンスを減らします
  • EMIの抑制は優秀です
  • フル オートの巻上げ、端正なライン整理、重複無しの高い生産の効率、低速の労働



適用:

  • パーソナル コンピュータ
  • 切換えの電源、アダプターおよびUPS
  • コンピューター製品
  • DVD
  • LEDの電源
  • LCDのTV及びモニターの表示配電盤
  • 消費者電気プロダクト及び充電器、プリンター





指定 インダクタンス

1KHZ 0.25V
次元(mm MAX) 流れ(A) 力(W)
W D H L E MAX MAX
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 >20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 >15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 >20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 >12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 >20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 >30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 >12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 >20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 >30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 >12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 >20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 >30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 >12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 >20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 >30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 >7mH 18 30 38 4 0.8 4つのピン - - 3.5 280
SQ2724 >15mH 18 30 38 4 0.8 4つのピン - - 2.5 280
SQ2724 >20mH 18 30 38 4 0.8 4つのピン - - 1.8 280
SQ2724 >7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 >15mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 >20mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 >7mH 16 30 38 4 0.8 4つのピン - - 2.0 300
SQ2820 >20mH 16 30 38 4 0.8 4つのピン - - 2.5 300
SQ2820 >30mH 16 30 38 4 0.8 4つのピン - - 5.0 300
SQ2820 >7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 >20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 >30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 >10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 >25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 >10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 >25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1.0 39 21 - - 7 600



カスタマイズされる高い現在の共通モード チョーク コイルの平らなワイヤー インダクタンス 0

注:利用できますカスタマイズされます

カスタマイズされる高い現在の共通モード チョーク コイルの平らなワイヤー インダクタンス 1
