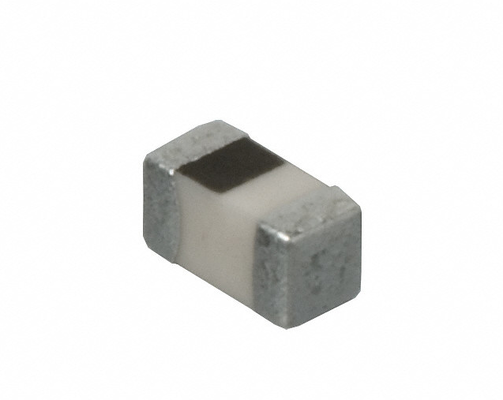

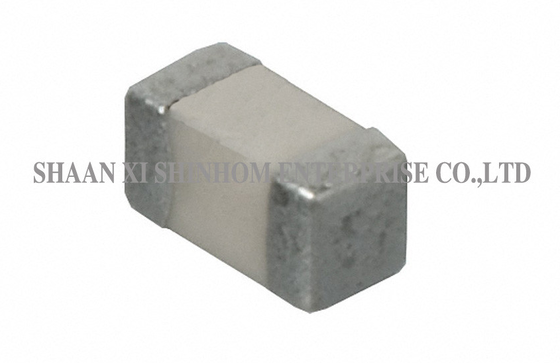

「AIML0402Cシリーズセラミックチップインダクタ」は、積層セラミック構造とクローズド磁気回路設計を採用しています。高い自己共振周波数、低いDCR、および耐クロストーク特性を備え、高周波回路における信号伝送の完全性を確保します。インダクタンス範囲：1nH～100nH。0402の超小型パッケージは優れたはんだ付け性を提供し、自動SMT実装プロセスに適しています。高周波無線通信、RFモジュール、Bluetoothデバイス、GPS、ネットワークシステム、コンピュータ製品に広く使用されています。
積層セラミック構造 – 安定した性能
クローズド磁気回路 – 極めて低い漏洩磁束
高い自己共振周波数（SRF）
低いDCR
耐クロストーク – 信号完全性
優れたはんだ付け性
高い信頼性 – 長寿命
RoHS準拠 – 環境基準を満たす
高周波無線通信
RFフロントエンドモジュール
Bluetoothデバイス
GPS測位システム
無線通信機器
ネットワークシステム
コンピュータ製品
モバイル端末機器
Q: ワイア巻き構造と比較して、積層セラミック構造の利点は何ですか？
A: 積層セラミック構造は、積層印刷と同時焼成プロセスを使用します。小型、高精度、低寄生パラメータを実現し、高周波用途に適しています。ワイア巻き構造と比較して、積層セラミックインダクタは高周波でより高いQ値とより高い自己共振周波数を提供し、コア飽和の問題がありません。特にRFおよびマイクロ波回路に適しています。
Q: クローズド磁気回路設計の利点は何ですか？
A: クローズド磁気回路は、磁束をコア内に閉じ込めます。漏洩磁束と周囲回路への電磁干渉を効果的に低減し、隣接するコンポーネント間の磁気結合クロストークを防ぎます。高密度PCBレイアウトでは、クローズド磁気回路設計は信号完全性とシステム電磁両立性を大幅に向上させます。
