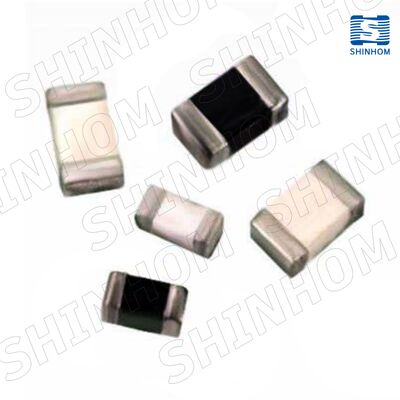

私たちのSMDチップインダクタとフェライトビーズを使用して製造されています多層セラミック技術、高い Q 値と優れた自己共振周波数 (SRF) 特性を備えています。これらは、高周波 RF および IF 回路におけるインピーダンス整合と共振用に設計されています。このシリーズは、コンパクトなパッケージ サイズから、0201～1206、インダクタンス範囲は次のとおりです。0.047μH～120μH、および次の許容誤差オプションをサポートします。±5%および±10%。磁気シールド構造はインダクタ間の結合を効果的に防止するため、スマートフォン、無線通信デバイス、自動車エレクトロニクス、レーダー システムなど、スペースに制約があり、パフォーマンスが重要なアプリケーションに適しています。
| パッケージサイズ | 0402 / 0603 / 0805 / 1008 / 1206 |
| インダクタンス範囲 | 1μH～100μH |
| 許容範囲 | ±20%(中) |
| 試験条件 | 100kHz、0.1Vrms |
| 直流電流定格 | インダクタンスは初期値から 10% 低下 (標準値) |
| 動作温度 | -40℃～+105℃ |
| 取付タイプ | 表面実装 (SMD/SMT) |
| 電気的特性 | 25℃で測定 |
Q： 積層チップインダクタと巻線チップインダクタの違いは何ですか？
答え:
積層チップインダクタは、多層セラミック印刷技術を使用して製造されており、小型化と高一貫性を実現し、高密度実装や高周波アプリケーションに適しています。巻線チップインダクタは通常、より高い Q 値とより高い電流処理能力を提供しますが、サイズは比較的大きくなります。
Q：AIMLシリーズの磁気シールド構造の利点は何ですか？
答え:磁気シールド構造により電磁界漏洩を効果的に抑制し、インダクタ間のクロスカップリングを防止します。これにより、複数のコンポーネントを相互干渉することなくコンパクトな PCB 上に近接して配置できるため、高密度 RF および通信回路の設計に特に適しています。
Q: 適切なパッケージ サイズを選択するにはどうすればよいですか?
答え:0201 / 0402: 超小型ポータブルデバイス
0603 / 0805：性能とサイズのバランスが取れた汎用アプリケーション
1206 / 1210 / 1806: より大きな電流またはより大きなインダクタンス値が必要なアプリケーション
