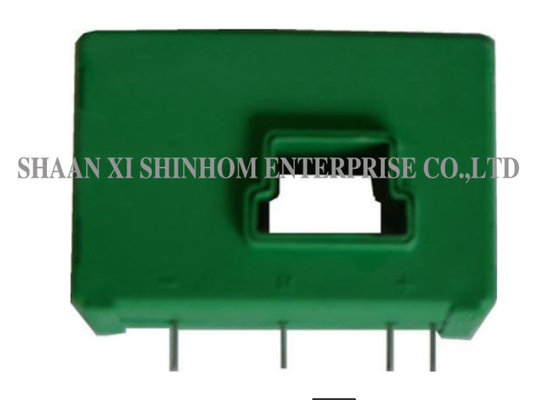

についてHBC-LAPシリーズ 閉ループホール効果電流センサー閉鎖回路 (補償) の原理を用いて,主回路と副回路の間の電気隔離を提供します.0~200Aの測定範囲のパルス電流この製品は,電源電圧が ±12Vから ±15V (±5%) であり,出力電流が 100mA±0.5%または 125mA±0.5%である.高精度と安装が簡単です.ダイナミックパフォーマンステストは,完全なプライマリホールを満たす単一のバーを使用磁気カップリングを最適にするためにセンサーの上部を回る主要なワイヤリングで,溶接電源,電池駆動アプリケーション,AC変速駆動,サーボモータードライブ電源,UPS,DCモーターの動力静的変換器を切り替える
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| 定数電流 (IPN) | 100 | 125 | 200 | A について |
| 測定範囲 (IP) | 0 ± 200 | 0 ± 200 | 0 ± 300 | A について |
| 定数出力電流 (ISN) | 100±0.5% | 125±0.5% | 100±0.5% | mA |
| 供給電圧 ((±5%) | ±12±15 | V | ||
| 供給電流損失 | 16 ((@±15V) +IS | mA | ||
| 試験耐性 | ±12V @±IPNmax | 14 (min) 52 (max) | 0 (min) 26 (max) | オー |
| @±IPmax | 14 (min) 17 (max) | 0 (min) 4 (max) | オー | |
| ±15V @±IPNmax | 40 (分) 72 (最大) | 0 (min) 56 (max) | オー | |
| @±IPmax @±300Amax | 40 (min) 40 (max) | 0 (min) 8 (max) | オー | |
| ターン比 | 1:1000 | 1:1000 | 1:2000 | |
| セック抵抗 | 33 | 33 | 76 | オー |
| オフセット電流 | ≤±0.2 | mA | ||
| オフセット電流 ドリフト | ≤±0.5 | mA | ||
| 応答時間 | <1 | μs | ||
| 線形性 | ≤±0.2 | %FS | ||
| 断熱電圧 | 50(60)HZ,1分3 | KV | ||
| di/dt | >100 | A/μs | ||
| 帯域幅 (−3dB) | DC...100 | KHz | ||
| 動作温度 | -40+85 | °C | ||
| 貯蔵温度 | -40+105 | °C | ||
注記:製品仕様をカスタマイズできます
A: その通り2つの出力電流は異なる回転比と測定範囲の構成に対応する. 100mAと125mAは標準的な産業出力信号である.選択は,下流測定装置の入力範囲と精度要件に基づいて行われます.具体的なアドバイスは テクニカルサポートチームにお問い合わせください
