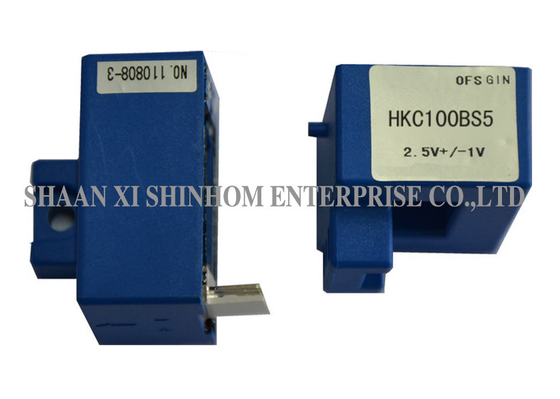

についてHKC-BS5/BR5シリーズオープンループのホール効果電流センサーは,ホール効果測定原理に基づいており,主回路と副回路間の電気隔離を提供します. DC,AC,パルス電流. 製品には,簡単にインストールするための取り外すデザインがあり,高精度を提供しています. 溶接電源,電池駆動アプリケーション,AC変速ドライブ,サーボモータードライブDCモーター駆動静電コンバーター,スイッチング電源 (SMPS),UPS不中断電源.
特徴
測定原理 オープンループホール効果
測定タイプ ∆ DC / AC / パルス
隔離 電気隔離 プライマリとセカンドリー間
設置方法 断れる
精度 高い精度
簡単にインストール
応用:
使用説明書
電気データ:
|
HKC50BS5/BR5 HKC100BS5/BR5 HKC200BS5/BR5 HKC300BS5/BR5 HKC400BS5/BR5 HKC500BS5/BR HKC600BS5/BR5 この条件は,この条件を満たすため使用される. |
||||||||
| 定数入力電流 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | A について |
| 試験電流範囲 | 100 | 200 | 400 | 600 | 800 | 900 | 900 | A について |
| 定数出力電圧 | 0.625±1% | V | ||||||
| ゼロ残電圧 | 2.5±0.5% | V | ||||||
| 供給電圧 | +5±5%/+12±5% | V | ||||||
| オフセット電圧 | ≤±25 | mV | ||||||
| 磁気オフセット電圧 | ≤±20 | ≤±15 | mV | |||||
| オフセット電圧 ドリフト | ≤±20 | ≤±1 | mV/°C | |||||
| 線形性 | ≤±1 | %FS | ||||||
| 応答時間 | ≤3 | μS | ||||||
| 断熱電圧 | 50Hz,1分2.5 | KV | ||||||
| 動作温度 | -40+85 | °C | ||||||
| 貯蔵温度 | -40+105 | °C | ||||||
注記: 製品仕様をカスタマイズできます.
よくある質問
Q: オープンループのホール効果電流センサーの動作原理は?
A: オープンループのホール効果電流センサーは,ホール効果原理に基づいて動作します.測定した電流によって発生する磁場は,ホール要素によって検出されます.磁場強さに比例する電圧信号を出力する主要電源と次要電源との間の電気隔離は磁気回路結合によって達成され,直接電気接続を必要とせず,安全性と信頼性を保証します.
Q: オープンループと閉鎖ループのホール電流センサーの違いは何ですか?
A: オープンループセンサーは,ホール電圧を直接増幅し出力します. シンプルな構造,低コスト,迅速な応答を提供し,一般的な産業測定に適しています.閉ループセンサーは,反対の磁場を生成するために補償巻きを使用します温度漂流が低くなっています.HKC-BS5/BR5シリーズオープン・ループ設計によりコスト効率が向上し,ほとんどの産業用アプリケーションに適しています
Q: 切り離せるデザインの利点は?
A: 切断可能な設計により,センサーの設置,保守,交換が容易になります. 組み立て,解体には複雑なツールが必要です.現地での設置効率と保守の便利性を向上させる.
