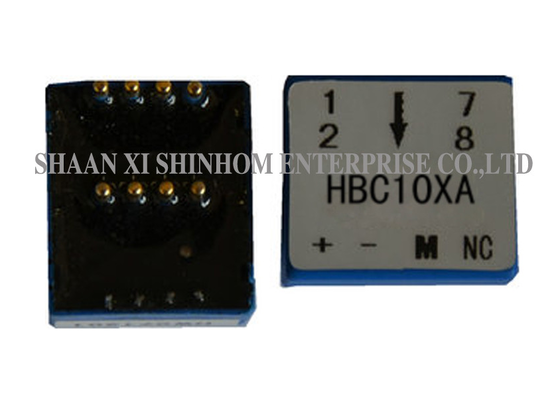

についてHBC-Xシリーズ閉ループ ハール効果電流センサーは,閉ループ (補償) 原理を使用して,主回路と副回路間の電気隔離を提供します. DC,AC,またはパルス電流で測定範囲0〜50A. 製品には電源電圧がDC ±15V±5%.エポキシポット型ホース防水性,防塵性,保温性も優れています.高精度,優れた線形性,低温漂流そして高い外部の干渉拒絶率反応時間が最適化されています挿入損失がない,低電力消費簡単に設置できますパーソナライゼーションサポート広く使用されています.インバーター,UPS,光伏電流センサー,電源を切り替える,変頻駆動装置,そして様々な新しいエネルギーアプリケーション.
特徴
申請
電気データ:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| 定数入力電流 | 10 | 20 | 30 | 50 | A について |
| 試験電流範囲 | 20 | 40 | 60 | 100 | A について |
| ターン比 | 1000 | 1000 | 1500 | 2500 | T |
| ローリング抵抗 | 60 | 60 | 100 | 150 | オー |
| 定数出力電流 | 10±0.5% | 20±0.5% | 20±0.5% | 20±0.5% | mA |
| 供給電圧 | ±15±5% | V | |||
| オフセット電流 | ≤±0.25 | mA | |||
| オフセット電流 ドリフト | -40°C+85°C ≤±05 | mA | |||
| 線形性 | ≤±0.2 | %FS | |||
| クラス | ≤±0.7 | % | |||
| di/dt | >50 | A/μS | |||
| 応答時間 | <1 | μS | |||
| 帯域幅 | DC 円200 | KHZ | |||
| 断熱電圧 | 2.5 | KV | |||
| 動作温度 | -40+85 | °C | |||
| 貯蔵温度 | -40+105 | °C | |||
| ターン |
ターン 割合 |
定数入力電流 IPN[A] |
定数出力電圧 VOUT[V] |
Pri DCR[mΩ] |
誘導力 [uH] |
| 単相 | 1 | ±10 (±20,±30,±50) | 2.5±0625 | 0.05 | 0.025 |
| 2 | ±5(±10,±15,±25) | 2.5±0625 | 0.20 | 0.1 | |
| 4 | ±2.5 (±5,±7)5±12.5) | 2.5±0625 | 1.00 | 0.4 | |
| 三相 | 1 | ±10 (±20,±30) | 2.5±0625 | 0.05 | 0.025 |
注記: 製品仕様をカスタマイズできます.
よくある質問
Q:エポキシポッティングの利点は?
A: エポキシ樹脂のポッティングは,優良な防湿,防塵,保温の保護を提供します.それは様々な厳しい環境でセンサーの長期にわたる安定した動作を保証します.機械的強度と振動耐性を向上させる.
Q: このセンサーの電源電圧は?
A: 供給電圧はDC ±15V ±5%幅広い電圧範囲は,様々な産業用電源システムに適しており,システム統合を容易にする.
Q: 挿入損失がないことと低電力消費の利点は何ですか?
A: その通り挿入損失がない試験回路がセンサーの影響を受けないことを確認し,元の回路効率を維持する.低電力消費センサーの自己加熱を軽減し,長期安定性を向上させ,システムエネルギー消費を削減します.
