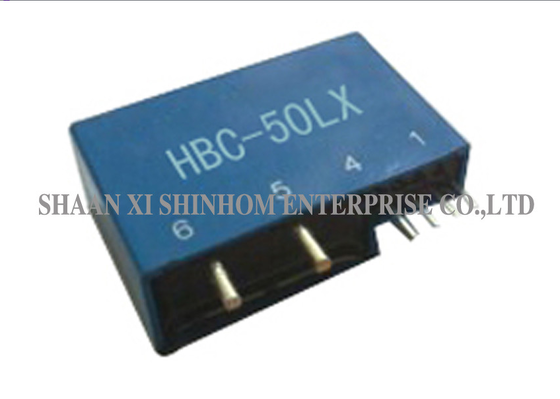

この HBC-LXシリーズ クローズドループホール効果電流センサーは、クローズドループ（補償）原理を採用し、一次回路と二次回路間の電気的絶縁を提供します。0〜75Aの測定範囲でDC、AC、またはパルス電流を正確に測定します。製品の供給電圧はDC +5.0Vです。高精度、優れた直線性、低温度ドリフト、高い外部干渉除去能力を備えています。応答時間の最適化、挿入損失なし、低消費電力、簡単な取り付け、カスタマイズサポートが特徴です。インバーター、UPS、太陽光発電電流検出、風力発電電流検出、自動車ドライブバイワイヤアプリケーション、家電周波数変換、新エネルギーコンバイナボックス測定、EV充電機器電流検出などに広く使用されています。
| HBC-05LX | HBC-10LX | HBC-15LX | HBC-20LX | ||||||
| HBC-25LX | HBC-30LX | HBC-50LX | HBC-75LX | ||||||
| 定格入力電流 | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 75 | A |
| テスト電流範囲 | 10 | 20 | 30 | 40 | 50 | 60 | 100 | 150 | A |
| 巻数比 | 4:1000 | 3:1500 | 2:1500 | 2:2000 | 1:1250 | 1:1500 | 1:2500 | 1:3750 | |
| 定格出力電圧 | 4±0.5% | V | |||||||
| 供給電圧 | ±15±5% | V | |||||||
| ゼロオフセット電流 | ≦±0.04 | V | |||||||
| 消費電流 | ≦±18±20 | mA | |||||||
| 直線性 | ≦±0.2 | %FS | |||||||
| 応答時間 | ＜1 | μs | |||||||
| 出力熱ドリフト | ＜±0.02 | %／℃ | |||||||
| ゼロ熱ドリフト | ≦±1 | mV／℃ | |||||||
| 絶縁電圧 | 50(60)HZ,1min, 2.5 | KV | |||||||
| 絶縁抵抗 | ＞1000 | MΩ | |||||||
| 動作温度 | -40～+85 | ℃ | |||||||
| 保管温度 | -40～+105 | ℃ | |||||||
注：製品仕様はカスタマイズ可能です
Q: このセンサーの供給電圧は何ですか？
A: 供給電圧は DC +5.0V で、低電圧システム設計に適しており、さまざまな電子機器や新エネルギーシステムに簡単に統合できます。
Q: 挿入損失なしと低消費電力の利点は何ですか？
A: 挿入損失なしは、テスト中の回路がセンサーの影響を受けないことを保証し、元の回路効率を維持します。 低消費電力は、センサーの自己発熱を低減し、長期的な安定性を向上させ、システムエネルギー消費を削減します。
Q: このセンサーはどのような種類の電流を測定できますか？
A: DC、AC、およびパルス電流を正確に測定でき、さまざまな複雑な電流波形測定要件に適しています。
Q: サンプルを申請するにはどうすればよいですか？リードタイムは？
A: ウェブサイトまたはメールを通じてサンプル申請を提出できます。会社情報とターゲットモデルを提供してください。サンプルは 無料で、3〜5営業日以内に発送されます。大量注文のリードタイムは通常 2〜8週間です。
