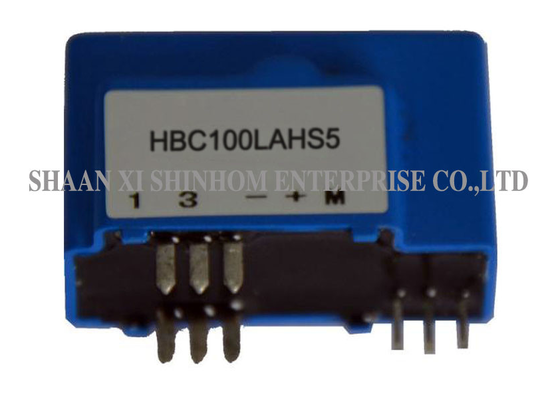

HBC100LAHS5クローズドループホール効果電流センサーは、クローズドループ（補償）原理を使用し、一次回路と二次回路間の電気的絶縁を提供します。測定範囲 0-100Aおよび 1:1200の巻数比で、DC、AC、またはパルス電流を正確に測定します。製品の供給電圧は +5V±5%、定格出力電圧は ±0.625V±0.5%です。高精度で取り付けが容易です。 インバーター、 AC/DC可変速ドライブ、 UPS、 スイッチング電源、 太陽光発電電流センシング、 新エネルギー集電箱測定、 風力発電電流センシング、 EV充電設備電流センシング、 ドライブバイワイヤ自動車用途、 家電周波数変換、 自動エアコンプレッサー、 ハイブリッドバッテリーパック電流センシング、および 自動車電動パワーステアリングシステムで広く使用されています。 注記: 製品仕様はカスタマイズ可能です特徴:用途:電気データ:HBC100LAHS5 定格入力電流（Ipn） 100 A テスト電流範囲（Ip） ±240 A 巻数比（Np/Ns） 1:1200 T 定格出力電圧 ±0.625±0.5% V 供給電圧 +5±5% V 消費電流 20+ Ip *( Np/Ns) mA オフセット電圧 2.5±0.4% V 基準電圧（VR） 2.5±0.5% V 外部基準電圧 2.0-2.8 V オフセット電圧ドリフト ≤±0.1 mV/℃ 出力電圧ドリフト ≤±0.05 mV/℃ 線形性（Ip=0-±Ipn） ≤±0.2 %FS クラス ≤±1.0 % di/dt ＞100 A/µS 応答時間（100A/µS、10%～90%） ≤1 µS 帯域幅（-3db） DC～100 KHZ 絶縁電圧（50Hz、AC、1分） 5.0 KV 動作温度（TA） -40～+85 ℃ 保管温度（TS） -40～+105 ℃ 総重量（M） 22 g
FAQQ: クローズドループホール効果センサーの動作原理は何ですか？A: クローズドループホール効果センサーは、ホール素子を使用して測定電流によって生成される磁場を検出します。出力信号は補償コイルを駆動して反対の磁場を生成し、コア内の正味磁束をゼロにします。補償電流は測定電流に比例し、高精度で低温ドリフトの測定結果を提供します。Q: 巻数比1:1200とはどういう意味ですか？A: 巻数比1:1200は、一次電流と二次補償電流の比率が1:1200であることを意味します。例えば、100Aの一次電流は、約83.3mAの二次補償電流に対応し、内蔵抵抗を介して±0.625Vの電圧出力に変換されます。Q: この製品はどのような新エネルギー用途に適していますか？A: この製品は、新エネルギー分野における太陽光発電電流センシング、新エネルギー集電箱測定、風力発電電流センシング、EV充電設備電流センシング、ハイブリッドバッテリーパック電流センシングに適しています。Q: サンプルの申し込み方法とリードタイムは？A: ウェブサイトまたはメールでサンプル申し込みを提出できます。会社情報とターゲットモデルを提供してください。サンプルは無料で、3～5営業日以内に発送されます。量産注文のリードタイムは通常2～8週間です。
