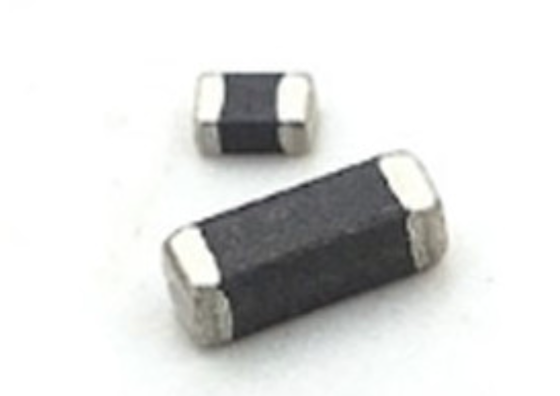

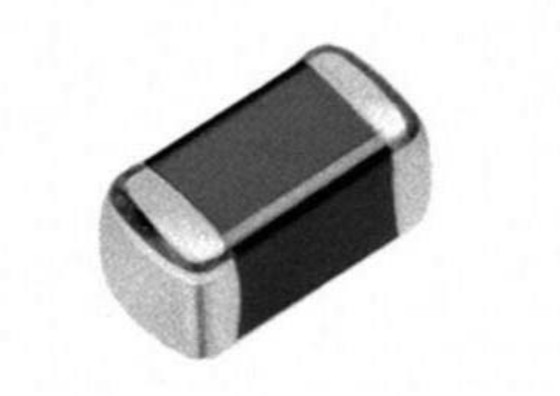

についてSBL シリーズ 表面に設置できる多層チップ・ビーズ製造された場合高品質のフェライト材料そして先進的な多層プロセス携帯電話とモバイルラジオ用に特別に設計され,優れた磁気遮蔽,高い信頼性,EMI抑制を保証します.頑丈で信頼性の高い構造と閉ざされた磁気回路設計交信を防ぐために20%のインペダンス許容量適している.携帯電話,モバイルラジオそしてワイヤレス通信機器EMI抑制とRFフィルタリングにおける多層チップビーズのアプリケーションに理想的な選択です.
| サイズ |
阻力 (Ohm) @100MHz |
DCR (オーム) マックス |
IDC (mA) マックス |
| 1005 | 5~1200 | 0.045~18 | 25~500 |
| 1608 | 5~2000 | 00.05~1.2 | 50~1000 |
| 2012 | 7~3000 | 0.2~1.4 | 50~600 |
| 3216 | 19~3000 | 00.04~1.0 | 80~2000 |
| 4516 | 80~1000 | 0.01~015 | 1500~6000 |
| 4532 | 70〜150 | 0.035~0 だった05 | 3000~6000 |
EMI抑制フェライトコアの詳細については,私たちのウェブサイトへ行ってください. または私たちと連絡してください.
Q: 技術的なサポートと選択の勧告をしていますか?
A: その通り顧客のアプリケーションシナリオと回路要件に基づいて 選択の推奨やカスタマイズソリューションを提供できる プロフェッショナルな技術チームがあります
Q: サンプルは無料ですか?どのくらい早く受け取ることができますか?
A: その通り試料は無料そして,その中に運ばれます3~5 営業日特定の送料のポリシーについては 確認のために 販売チームに連絡してください
Q: 品質の問題が発生したら どう対処しますか?
A: その通り商品の品質をチェックし,100%の品質テストを行います. 品質の問題が発生した場合,すぐに販売チームに連絡してください.返品/交換や技術サポートのソリューションを提供します.
