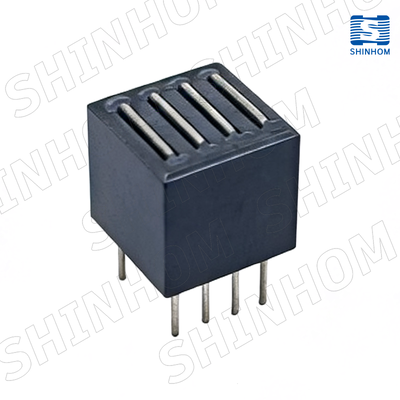

についてFB1111-4W-102Y 多線性EMI抑制フェライト電流補償構造を備えており,複数の電源線で共通モードノイズを効果的に抑制するために4つの巻き込みセットを1つの部品に統合しています. 定数電流:4A.阻力:170〜350Ω @100MHz. DCR: <2mΩ. 超低DCRは最小限の電源損失を保証します. 多チャンネル電源EMIフィルタリングを必要とするさまざまなアプリケーションに適しています.電気磁気干渉を効果的に削減し,製品がEMC準拠要件を満たすのを助ける通信機器,電源システム,産業制御,および多チャネル電源フィルタリングアプリケーションに広く使用されています.
| パラメータ | 仕様 |
|---|---|
| モデル | FB1111-4W-102Y |
| 巻き込み数 | 4チャネル (四旋回) |
| 定位電流 | 4A |
| 阻力 | 170〜350Ω @ 100MHz |
| DCR | <2mΩ |
| 構造型 | 電流補償 |
| 適用する | 電源線 EMI 抑制 |
Q: 4回巻き通用型ストロークと 2回巻きのストロークの違いは何ですか?
A: その通り4つのワイリングのコモンモードストロークは4つの独立したワイリングを1つのコンポーネントに統合します.それは同時に4つの電源または信号ラインのコモンモードノイズをフィルターすることができます.PCBのスペースを節約し,統合を改善する2回巻きのバージョンでは 1通道または 2通道フィルタリングのみに対応できます.
Q: 電流補償構造の利点は?
A: その通り電流補償構造は,逆方向に巻く2つの巻き込みの原理を使用します. 微分モード電流からの磁気流は,互いにキャンセルされます.コモンモードノイズからの磁気流動が集まってコアに吸収されますこれは,差分モード信号にほとんど何の影響も及ぼさない間,普通モードのノイズを効果的に抑制します.
Q: 配送時間はどのくらいですか? 包装方法は?
A: その通り標準的なリードタイムは,製品仕様と注文量に応じて,注文確認後2〜8週間です. 製品は,安全に紙箱,泡,パレット,包装フィルムで梱包されています.安全な国際輸送を保証するためにベルトを固定する.
