フェライトチップビーズインデューサー 騒音フィルタリングと電源のための高周波EMI抑制

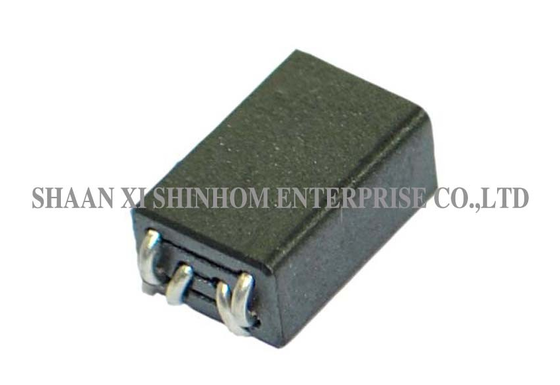

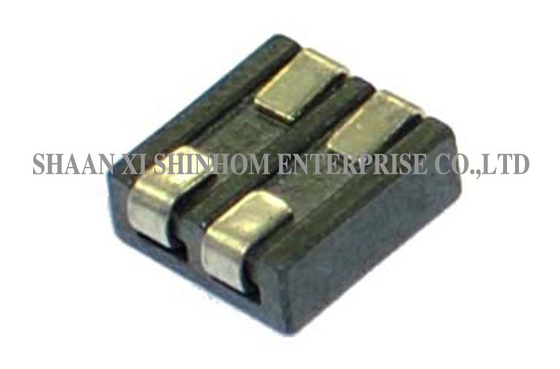

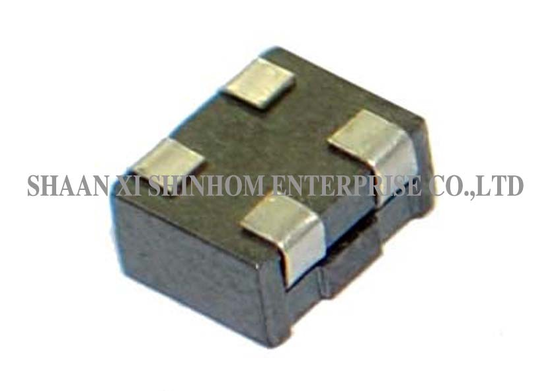

このSMDフェライトビーズインダクタは、SMBタイプの表面実装パッケージを使用しています。高周波EMI抑制とゼロ磁束特性を提供します。低DCRと高IDC（定格電流）容量を備えています。オプションとしてスルーホールアキシャルフェライトビーズも利用可能です。ノイズフィルタリング機器、電源、モバイルワイヤレスデバイス、DC-DCコンバータ、GPSデバイス、ワイヤレス通信機器、ネットワークシステム、xDSLフィルタに広く使用されています。また、コンピュータディスクドライブやPCボードのEMI保護にも使用され、カーラジオ、携帯電話、ビデオレコーダーなどの外部干渉源からのEMIノイズを効果的にフィルタリングします。

• 高周波およびEMI抑制を備えた表面実装ワイヤ巻きビーズ
• 低DCRおよび高IDCビーズインダクタ
• EMI抑制用スルーホールアキシャルフェライトビーズ
• ラギッド構造のスルーホールフェライトビーズ
• FCCおよびEMC測定に対応するスルーホールフェライトビーズ

• ノイズフィルタリングデバイス
• 電源
• トラックおよびSCR制御回路
• モデム、PDP、LCD、テレビコンバータ
• モバイルラジオ、DC/DCコンバータ
• GPSデバイス
• ワイヤレス通信機器
• ネットワークシステム、xDSLフィルタ
• コンピュータディスクドライブおよびPCボード（カーラジオ、携帯電話、VCRなどの外部ソースからのEMIをフィルタリングするため）

• インピーダンス: 20Ω Ref@25MHz
• インピーダンス: 33Ω Ref@100MHz(25Ω Min)
• インピーダンス: 36Ω Ref@300MHz
• DCR: 0.75mΩ Max
• 定格電流: 15A Max
• 定格電圧: 280Vdc Max
• 動作温度: -40℃ ～ +125℃

その他のEMI抑制フェライトコアについては、当社のウェブサイトをご覧いただくか、お問い合わせください。

A: ゼロ磁束設計とは、通常の動作条件下でビーズのコアにDCバイアスの磁束がないことを意味します。これによりコアの飽和を防ぎ、高電流条件下でも安定したインピーダンス特性とEMI抑制効果を保証します。

A: SMBタイプ（Surface Mount Bead）は、定義されたパッド寸法と仕様を持つ標準化された表面実装ビーズパッケージです。自動SMT配置装置との互換性があり、大量生産やコンパクトなPCB設計に適しています。

A: フェライトビーズは、信号線または電源線の入口に取り付けられます。高周波干渉信号に対して高いインピーダンスを示し、外部EMIノイズエネルギーを熱に変換して放散し、干渉信号がPCボードの内部回路に入るのを防ぎます。
