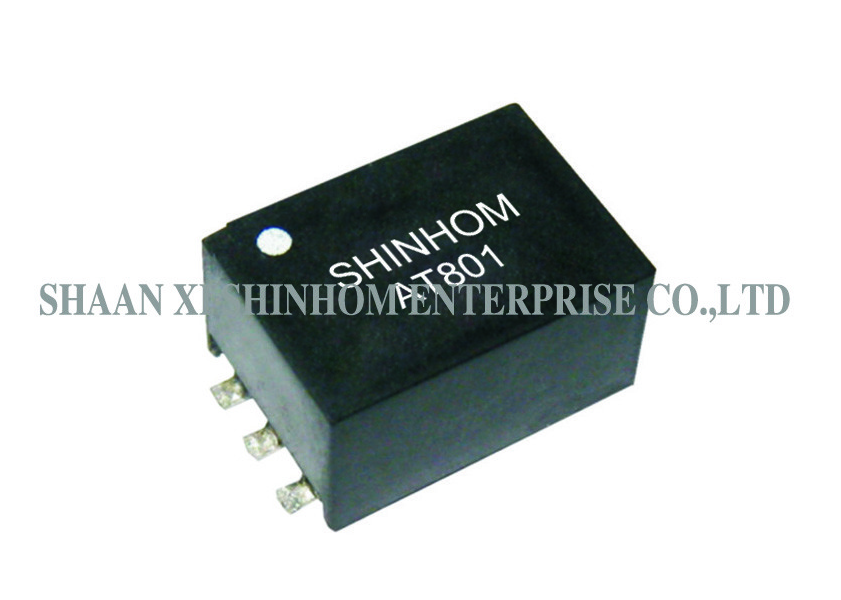

これはエポキシポット式SMDオーディオトランスフォーマーSMD パッケージとエポキシポッティングプロセスにより,優れた防湿,防塵,保温機能を備えています.周波数範囲:20Hz~20kHz.周波数応答: ≤0.25dB,高画質の音声信号の送信を保証するオーディオシステム,テレコム隔離,SMDファックスモデム,AVオーディオテレコム機器,PCMCIAアプリケーションで広く使用されており,2400bpsから56.6Kbps (V.90) までのデータレートをサポートしています.
動作温度:-25°Cから+125°C
保存温度: -25 °Cから +85 °C
1DCR:Pin1-3=115Ω±15%
ピン4−6=115Ω±15%
2誘導平行: 200Hz0.78V
ピン1-3=5.8H ミンス
パラレル抵抗 7500Ω分
3漏れ誘導: 1KHz0.1V
ピン1-3 (((4-6短) =6mHタイプ
4挿入損失: 2KHz,0dB
ピン1-3(4-6 W/H 412Ω) =2dB マックス
5返却損失:REF 600Ω
200Hz~4Hz=24dBから
6ターン比: 15KHz,1V
ピン1-3: 6-4=1±1%
7断熱電源を設置する
8電気回線: 4600VAC 1mA 60SEC: P-S
オーディオシステム
テレコム隔離
SMD ファックス モデム
AVオーディオテレコム機器
PCMCIAアプリケーション
音声信号の隔離
放送機器
通信機器
優れた品質,合理的な配達時間,競争力のある価格と顧客向けサービス生産された製品が顧客の要求に応えるように
Q:エポキシポッティングの利点は?
A: その通りエポキシポッティングは優良な防湿性,防塵性,保温性を提供し,様々な厳しい環境でトランスフォーマーが長期にわたって安定して動作することを保証します.機械的強度と振動耐性を向上させる.
Q: 115Ω ± 15% の DCR 値は何を意味するのですか?
A: その通りDCR (DC抵抗) 115Ω ±15%は,DC条件下における主回転と副回転の抵抗値を示します.このパラメータは,トランスフォーマーの電源損失と信号伝送効率に影響します..
Q: この製品はどのデータレートをサポートしていますか?
A: その通り2400bpsから56.6Kbps (V.90) のデータレートをサポートし,モデムやPCMCIAなどの通信アプリケーションに適しています.
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り当社のウェブサイトまたは電子メールを通じてサンプル申請を提出できます. 会社の情報とターゲットモデルを入力してください. サンプルは無料で,3〜5営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
