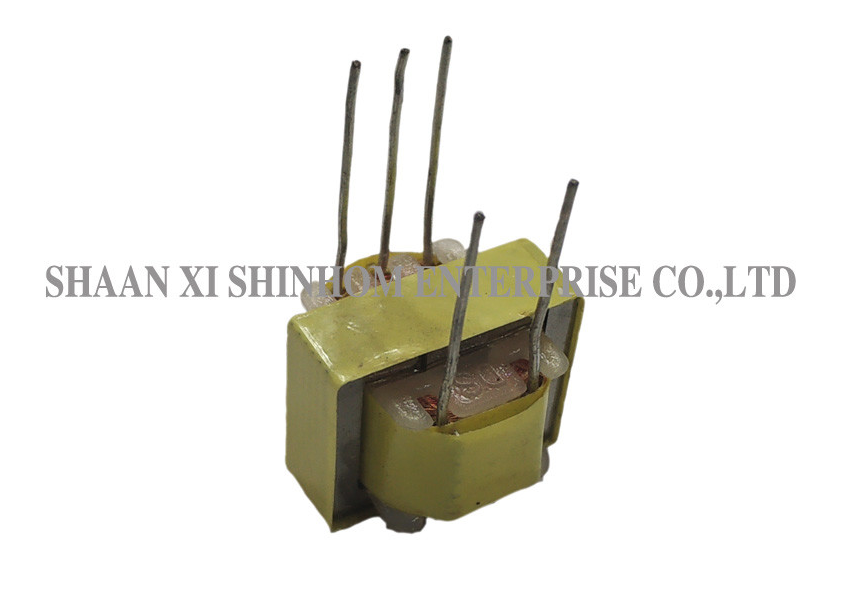

このEI14オーディオトランスは、オーディオ信号伝送および通信用絶縁アプリケーション向けに設計されています。高品質の素材と精密な巻線プロセスを使用して製造されており、高忠実度で安定した信号伝送を保証します。この製品は堅牢で信頼性の高い構造を備えており、UL1950およびEN60950国際安全規格に準拠しているため、さまざまな通信およびオーディオ機器に適しています。電話システム、PBX構内交換機、モデム、SMDファクシミリモデム、マルチメディアオーディオ機器、通信用絶縁アプリケーションで広く使用されています。オーディオおよび通信分野での信号伝送および絶縁に理想的な選択肢です。
特徴:
電気仕様
1. L(1-3): 24.5H±30% @100Hz,0.1V
6.6H±30% @1KHz,0.1V
2. L(4-5)=(5-6): 1.1H±30%@100Hz,0.1V
263mH±30%@1KHz,0.1V
3. DCR(1-3): 760～820Ω
4. DCR(4-5)=(5-6): 43～50Ω
5. Z(1-3): 16KΩ±10% @100Hz
144KΩ±10% @1KHz
6. Z(4-5)=(5-6): 213～216Ω@100Hz
3.3KΩ±10%@1KHz
7. 動作温度:-25～+125℃
8. 保管温度: -25～+85℃
アプリケーション
電話システム
PBX構内交換機
モデム
SMDファクシミリモデム
マルチメディアオーディオ機器
通信用絶縁
オーディオ信号絶縁
通信機器
新宏品質管理方針
お客様満足の追求は新宏の生命線であり、それは優れた品質、適正な納期、競争力のある価格、そして顧客志向のサービスの組み合わせによって達成されます。これにより、製造された製品がお客様の要求を満たすことを保証します。
よくある質問
Q: この製品の一次インピーダンスは何ですか？
A: 一次インピーダンスは16KΩ±10% (@100Hz)です。1KHzでは、インピーダンスは144KΩ±10%であり、高インピーダンスのオーディオ信号伝送および通信用絶縁アプリケーションに適しています。
Q: この製品のDCR範囲は？
A: 一次DCRは760-820Ω、二次DCRは43-500Ωです。DCRパラメータは、トランスの電力損失と信号伝送効率に影響します。
Q: サンプルを申し込むにはどうすればよいですか？リードタイムは？
A: ウェブサイトまたはメールでサンプル申請を提出できます。会社情報と希望モデルを提供してください。サンプルは無料で、3～5営業日以内に発送されます。量産注文のリードタイムは通常2～8週間です。
