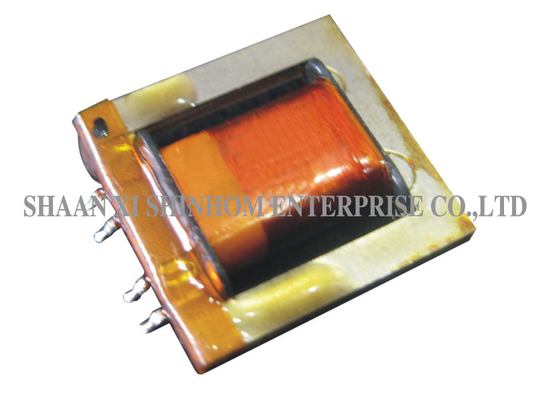

EI型オーディオ・アイソレーション・トランスフォーマー 20Hz~20kHz 電話システム用 600:600Ω

このEI型オーディオアイソレーショントランスは、オーディオシステムおよび通信アイソレーション用途向けに設計されています。周波数範囲は20Hzから20kHzです。インピーダンスは600:600Ωです。巻数比は1:1です。耐電圧：1250VAC/1mA/2秒（一次-二次）。電話システム、PBXシステム、モデム、マルチメディアオーディオ機器、通信アイソレーション用途に広く使用されています。

特徴

• 巻数比 – 1:1 (ピン1-3 : ピン6-4)

• インピーダンス – 600Ω ±10% @1KHz

• 一次インダクタンス – 1.5H Min @250Hz, 0.5V

• DCR (ピン1-3 / ピン6-4) – 75Ω Max

• 挿入損失 – ≤1.0dB @1KHz

• 周波数特性 – ±0.35dB Max (300Hz-4.0KHz)

• リターンロス – ≥20dB @300Hz / ≥23dB @1KHz/4KHz

• 同相雑音除去比 – ≥70dB (200Hz-4.0KHz)

電気仕様:

• 巻数比: ピン1-3 : ピン6-4=1:1
• ピン1-3インダクタンス: 1.5H Min@250Hz,0.5V
• インピーダンス: 600Ω±10%@1KHz,0dB,4-6 W/H 600Ω負荷
• ピン1-3 DCR: 75Ω Max
• ピン4-6 DCR: 75Ω Max
• 挿入損失: 1.0dB Max@1KHz,0dB,W/H 600Ω負荷
• 周波数特性: ±0.35dB Max@ 300Hz~4.0KHz
• リターンロス: 20dB Min@ 300Hz
• 23dB Min@ 1KHz
• 23dB Min@ 4KHz
• 同相雑音除去比: 70dB Min@200Hz~4.0KHz
• 耐電圧試験: 1250VAC,1mA,2S 一次側から二次側

• 動作温度:-25～+125℃

  保管温度: -25～+85℃

用途

• 電話システム

• PBX構内交換機

• モデム

• マルチメディアオーディオ機器

• 通信アイソレーション

• オーディオ信号アイソレーション

• 放送機器

• 通信機器

新鴻品質管理方針

顧客満足の追求は新鴻の存続の生命線であり、それは優れた品質、適正な納期、競争力のある価格、そして顧客志向のサービスの組み合わせによって達成され、完成品が顧客の要求を満たすことを保証します。

よくある質問

Q: リターンロスパラメータの意味は何ですか？

A: リターンロス ≥20dB @300Hz および ≥23dB @1kHz/4kHz は、トランスがオーディオ周波数帯で優れたインピーダンス整合特性を持っていることを示しています。信号反射が少なく、エネルギー伝送効率が高いため、オーディオ信号品質が保証されます。

Q: 同相雑音除去比 ≥70dB とはどういう意味ですか？

A: 同相雑音除去比 ≥70dB は、トランスが強力なコモンモード信号抑制能力を持っていることを示しています。グラウンドループや外部ノイズのカップリングを効果的に低減し、通信およびオーディオアプリケーションでより優れた耐干渉性能を提供します。

Q: サンプルの申し込み方法とリードタイムは？

A: サンプル申し込みは、当社のウェブサイトまたはメールで承っております。会社情報と希望するモデルをご提供ください。サンプルは無料で、3～5営業日以内に発送いたします。量産注文のリードタイムは一般的に2～8週間です。
