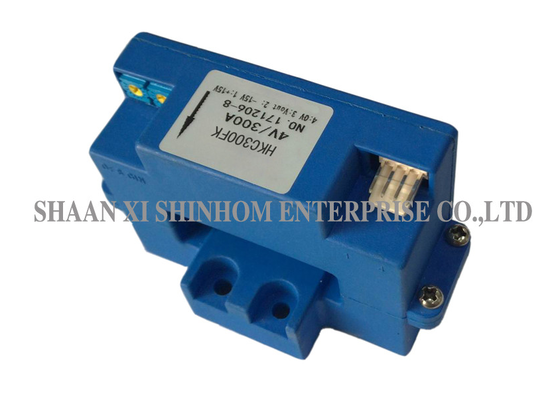

についてHKC-FKシリーズスナップフィットホール効果電流センサーは,オープンループのホール効果測定原理に基づいており,主回路と副回路間の電気隔離を提供します. DCを正確に測定します.AC試験中のケーブルを切り離さずに設置を可能にするスナップフィットマウント構造を使用し,操作を便利にします..異なる定数入力電流と出力電圧のカスタマイズがサポートされています. 変速駆動,溶接機,電池駆動アプリケーション,UPS,電気化学用途.
定数入力 〜 1000A
測定原理 オープンループホール効果
測定タイプ ∆ DC / AC / パルス
隔離 電気隔離 プライマリとセカンドリー間
マウント方法 快速フィット
カスタマイズサポート 範囲/出力電圧のカスタマイズ可能
UL94-V0 耐火性規格に準拠する
1. 測定される電流がセンサーを通過すると,電圧は出力端で測定されます. (注:誤った配線はセンサーの損傷を引き起こす可能性があります)
2. 異なる定数入力電流と出力電圧のカスタム設計が利用可能である.
| HKC200FK | HKC400FK | HKC600FK | HKC800FK | HKC1000FK | ||
| 定数入力電流 (IP) | 200 | 400 | 600 | 800 | 1000 | A について |
| 試験電流範囲 | 400 | 800 | 1200 | 1600 | 2000 | A について |
| 定数出力電圧 | 4±1% | V | ||||
| 供給電圧 | ±15 ±5% | V | ||||
| オフセット電圧 | ≤±25 | mV | ||||
| 磁気オフセット電圧 | ≤±25 | mV | ||||
| オフセット電圧 ドリフト | ≤±1 | mV/°C | ||||
| 線形性 | ≤1 | %FS | ||||
| 応答時間 | ≤7 | μS | ||||
| 断熱電圧 | 2.5@(50HZ,1分) | KV | ||||
| 動作温度 | -25+85 | °C | ||||
| 貯蔵温度 | -40+105 | °C | ||||
注記: 製品仕様をカスタマイズできます.
Q: スナップフィットホール電流センサーは,設置中に電源を切らなければなりませんか?
A: ありませんHKC-FKシリーズ試験用ケーブルを切り離したり取り外したりすることなく設置できるスナップフィット・スプリット・コア構造を使用する.それは特に電源をオフにすることはできませんリモートプロジェクトとアプリケーションに適しています便利な設置を可能にします
Q: オープンループのホール効果センサーの動作原理は?
A: オープンループのホール効果電流センサーは,ホール効果原理に基づいて動作します.測定した電流によって発生する磁場は,ホール要素によって検出されます.磁場強さに比例する電圧信号を出力する主要電源と次要電源との間の電気隔離は磁気回路結合によって達成され,直接電気接続を必要とせず,安全性と信頼性を保証します.
Q: この製品はカスタマイズ可能ですか?
A: はい. 異なる定数入力電流と出力電圧の仕様のカスタマイズは,さまざまなアプリケーション要件を満たすためにサポートされています.詳細については,当社の販売チームに連絡してください.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社情報とターゲットモデルを提供してください. サンプルは無料で,3-5 営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
