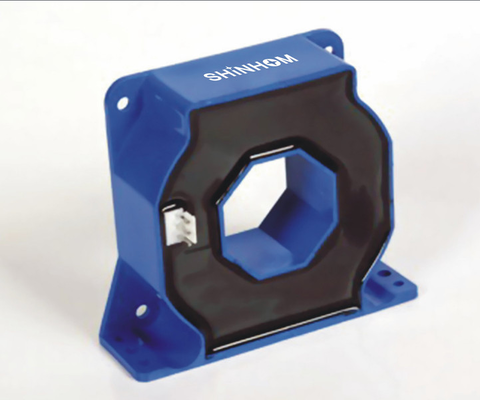

IP65 ホール効果電流センサー 0 ~ 200A 溶接電源

交渉
MOQ
交渉可能
価格
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
供給電圧: ±12V~±15V(±5%)
定格入力: 100A、125A、200A
定格出力: 100mA±0.5%、125mA±0.5%
直線性: ≤±0.2%FS
IP等級: IP65
理論: 現在のセンサー
ハイライト:

IP65 ハール効果電流センサー

,

溶接用200A電流センサー

,

溶接電源電流センサー

基本情報
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: HBC-LAP
お支払配送条件
パッケージの詳細: カートン
受渡し時間: 4~8週間
支払条件: T/T
供給の能力: 10000/月
製品の説明

この IP65ホール効果電流センサー は、ホール効果測定技術 と電流絶縁設計を採用して製造されており、特に溶接電源およびバッテリー駆動アプリケーション向けに開発されており、高精度、安定した性能、安全な保護を保証します。この製品は、堅牢で信頼性の高い構造 と、一次回路と二次回路間の電流絶縁を特徴としています。これは、溶接電源、AC可変周波数ドライブ、無停電電源装置に適しています。

電流測定および産業オートメーションにおけるホール効果電流センサーアプリケーションに最適です。

  • 特徴:
  • 動作電流: 0~200A
  • 電源: ±12V~±15V (±5%)
  • 定格出力電流: 100mA±0.5%、125mA±0.5%
  • 取り付けが簡単

高精度グレード

  • アプリケーション:
  • 溶接用電源
  • バッテリー駆動アプリケーション
  • AC可変速ドライブおよびサーボモータドライブ
  • スイッチングモード電源 (SMPS)
  • 無停電電源装置 (UPS)

DCモータドライブ用静止コンバータ
1. Ipが矢印の方向に流れる場合、Isは正です。
2. 一次導体の温度は100℃を超えないようにしてください。
3. 動的性能は、一次穴を完全に満たす単一のバーでテストされます。

4. 最高の磁気クラッチを実現するために、センサーの上部を一次導体が巻かれています。

電気データ: HBC100LAP HBC125LAP
HBC200LAP 定格電流(IPN) 100 125 0~±300
A 0~±200 0~±200 0~±200 0~±300
A 125±0.5% 100±0.5% 125±0.5% ≦±0.5
mA 電源電圧(±5%) ±12~±15
V 電源電流損失 ≦±0.5
mA テスト抵抗 ±12V @±IPNmax で 14(最小) 52(最大) 76
Ω @±IPmax で 14(最小) 17(最大) 76
Ω ±15V @±IPNmax で 40(最小) 72(最大) 76
Ω @±IPmax @±300Amax で 40(最小) 40(最大) 76
Ω 1:1000 1:1000 1:1000
1:2000 33 33 33 76
Ω 線形性 ≦±0.5
mA オフセット電流ドリフト ≦±0.5
mA 応答時間 <1
μs 線形性 ≦±0.2
%FS 絶縁電圧 50(60)HZ,1分,3
KV di/dt >100
A/μs 帯域幅(-3dB) DC…100
KHz 動作温度 -40~+105
℃ 保管温度 -40~+105

IP65 ホール効果電流センサー 0 ~ 200A 溶接電源

℃

注: 製品仕様はカスタマイズ可能です

よくある質問

Q: 品質問題が発生した場合、どのように対応しますか?A:

 はい。専門の技術チームが、お客様のアプリケーションシナリオと回路要件に基づいて、選定の推奨とカスタマイズソリューションを提供できます。

Q: 品質問題が発生した場合、どのように対応しますか?A: サンプルは無料 で、3~5営業日

以内に発送されます。特定の送料ポリシーについては、営業チームにご確認ください。

Q: 品質問題が発生した場合、どのように対応しますか?A:
