「ホール効果電流センサー」は、無停電電源装置（UPS）およびスイッチング電源（SMPS）向けに特別に開発された電流絶縁およびホール効果測定技術を使用して製造されており、高精度、安定した性能、および安全な絶縁を保証します。本製品は、一次回路と二次回路間の電流絶縁を備えた堅牢で信頼性の高い構造を特徴としています。無停電電源装置、スイッチング電源、溶接電源に適しています。電流監視および産業オートメーションにおけるホール効果電流センサーアプリケーションに最適です。
特徴
一次回路と二次回路間の電流絶縁
DC、AC、パルス電流の正確な測定
動作電流 0～300A
定格出力 50mA ±0.5%
定格出力 100mA ±0.5%
取り付けが容易
高精度クラス
公称入力電流および出力電圧のカスタマイズ可能
用途
無停電電源装置（UPS）
スイッチング電源（SMPS）
溶接電源
バッテリー駆動アプリケーション
AC可変周波数ドライブ
サーボモータドライブ
DCモータドライブ静止コンバータ
産業オートメーション
電気データ:

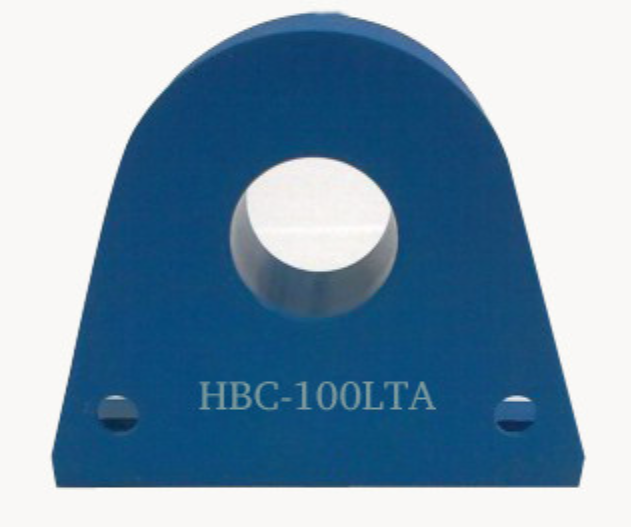

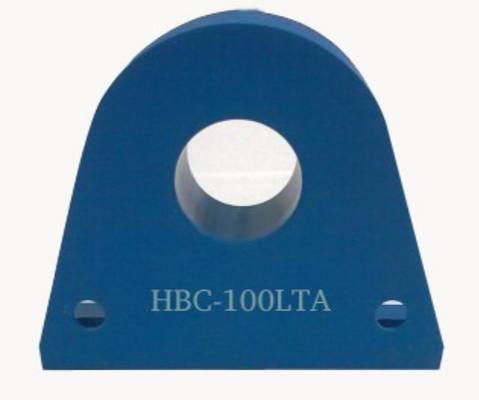

| HBC100LTA | HBC200LTA | HBC300LTA | ||
| 定格入力電流 | 100 | 200 | 300 | A |
| テスト電流範囲 | 200（±18V、20Ω） | 400（±18V、30Ω） | 600（±18V、20Ω） | A |
| 巻数比 | 1:2000 | 1:2000 | 1:3000 | |
| テスト抵抗（±12V印加時） | ±100A最大時 80（最大） | ±200A最大時 80（最大） | ±300A最大時 76（最大） | Ω |
| ±200A最大時 25（最大） | ±400A最大時 20（最大） | ±600A最大時 22（最大） | Ω | |
| （±15V印加時） | ±100A最大時 110（最大） | ±200A最大時 120（最大） | ±300A最大時 100（最大） | Ω |
| ±200A最大時 40（最大） | ±400A最大時 30（最大） | ±600A最大時 36（最大） | Ω | |
| 定格出力電流 | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| 電源電圧 | ±12～±18 | V | ||
| 消費電流 | ≦±20 | mA | ||
| ゼロオフセット電流 | ≦±0.2 | mA | ||
| オフセット電流ドリフト | （-40℃～85℃、≦±0.5） | mA | ||
| 応答時間 | ＜1 | μs | ||
| 直線性 | ≦±0.2 | %FS | ||
| 絶縁電圧 | 50Hz、1分、6 | KV | ||
| di/dt | ＞100 | A/μs | ||
| 帯域幅（-3dB） | DC～100 | KHz | ||
| 二次巻線抵抗 | 21 | 21 | 32 | Ω |
| 動作温度 | -40～+85 | ℃ | ||
| 保管温度 | -40～+105 | ℃ | ||
注：製品仕様はカスタマイズ可能です
よくある質問
Q: サンプルを申請するにはどうすればよいですか？リードタイムは？
A:ウェブサイトまたはメールでサンプル申請を提出できます。サンプルは無料で、3～5営業日以内に発送されます。量産注文のリードタイムは通常2～8週間です。カスタム製品については別途確認いたします。
Q: 小ロットの試用注文はサポートしていますか？
A:はい。小ロットの試用注文（標準MOQ未満）は交渉可能で、量産注文と同等の品質基準と納期コミットメントを受けられます。詳細については営業チームにお問い合わせください。
Q: なぜこの製品はUPSおよびSMPSアプリケーションに適しているのですか？
A:この製品はDC、AC、またはパルス電流を正確に測定するため、無停電電源装置およびスイッチング電源の電流監視に適しています。電流絶縁により安全な測定が保証されます。出力電圧は出力端子で測定されます。配線中は、センサーを損傷する可能性のある誤った接続を避けるために注意が必要です。
