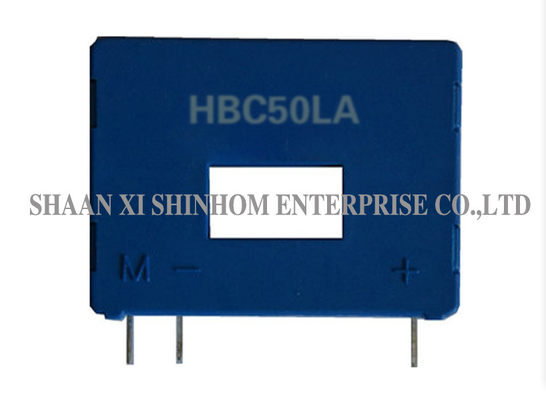

についてHBC-LAシリーズハール効果電流センサーは,ホール効果測定原理に基づいており,主回路と副回路間の電気隔離を提供します. DC,AC,0〜100Aの測定範囲のパルス電流. この製品は,25mA±0.5%または50mA±0.5%の定数出力電流を提供しています. 高精度と安装が簡単です. ダイナミックパフォーマンステストは,主要な穴を完全に満たす単一のバーを使用します.センサーの上部を回転する主要なワイヤリングで,最適な磁気結合を図る溶接電源,電池駆動アプリケーション,AC変速駆動,サーボモーター駆動,スイッチ電源,UPS,DCモーター駆動静電コンバーターに広く使用されています.
注意
特徴:
応用:
電気データ:
| ポイント | HBC25LA | HBC50LA | HBC75LA | HBC100LA | |
| 定数入力電流 | 25 | 50 | 75 | 100 | A について |
| 試験電流範囲 | 0 ± 38 | 0 ± 75 | 0 ± 105 | 0 ± 150 | A について |
| ターン比 | 1:1000 | 1:1000 | 1:1500 | 1:2000 | |
| 巻き込みインペデンス | 30 | 30 | 30 | 30 | オー |
| 定数出力電流 | 25±0.5% | 50±0.5% | mA | ||
| 供給電圧 | ±15 DC ±5% | V | |||
| オフセット電流 | ≤±0.2 | ≤±0.15 | mA | ||
| オフセット電流 ドリフト | ±0.1mA タイプ ±0.5mA 最大 | ±0.1mA タイプ ±0.5mA 最大 | mA | ||
| 線形性 | ≤±0.2 | %FS | |||
| 帯域幅 (−3dB) | 0・200 | KHz | |||
| 応答時間 ((100A/us) | ≤1 | 私達 | |||
| 断熱電圧 | 3.0/50HZ,1分 または60HZ,1分 | KV | |||
| 動作温度 | -40+85 | °C | |||
| 貯蔵温度 | -40+105 | °C | |||
注記: 製品仕様をカスタマイズできます.
よくある質問
Q: このセンサーで測定できる電流は?
A: その通り精度を測定できますDC,AC,パルス電流,様々な複雑な電流波形測定要件に適しています.
Q: 主要なワイヤローリング方法が性能にどのような影響を与えるか?
A: その通りセンサーの上部を回転させることで,最適な磁気結合が実現し,測定精度と動的性能が保証されます.最適な性能のために,製品データシートに指定された設置方法に従うことをお勧めします..
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社の情報とターゲットモデル (現在の出力仕様を含む) を提供してください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間.
