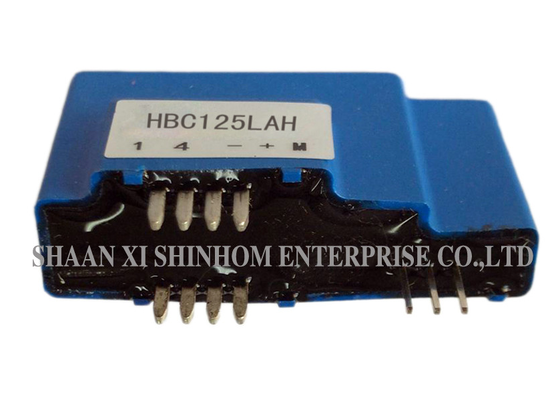

本HBC125LAHシリーズオープンループ式ホール効果電流センサは、ホール効果の測定原理に基づいており、1次側回路と2次側回路の間を電気的に絶縁します。定格電流125A、定格出力電流125mA ±0.5%で、直流（DC）および交流（AC）電流を正確に測定します。本製品の電源電圧は±12～±15V (±5%)です。高精度かつ容易な設置を実現しています。動作温度範囲：-25～+85℃。本製品はUL94-V0難燃性規格およびRoHS環境要件に準拠しています。スイッチング電源（SMPS）、無停電電源装置（UPS）、可変周波数制御機器、インバータ、バッテリー駆動機器、AC可変速ドライブ、サーボモータドライブ、DCモータドライブ用静止型コンバータ、および溶接電源などに幅広く使用されています。
| HBC125LAH | ||
| 定格入力電流(IPN) | 125 | A |
| 測定電流範囲(IP) | 0～±200 | A |
| 負荷インピーダンス (@IPN) ±12V(@±ADC) | 14～48 | Ω |
| ±12V(@ARMS) | 14～15 | |
| ±15V(@±ADC) | 29～70 | Ω |
| ±15V(@ARMS) | 29～29 | |
| 2次側定格電流 | 125±0.5% | mA |
| 電源電圧(VC) | ±12～±15±5% | V |
| 静止消費電流(25℃ @±15V) | ≤±20 | mA |
| 巻数比 | 1:1000 | |
| ゼロ電流不平衡 | ≤±0.2 | mA |
| 電気損失温度ドリフト(-40℃～+85℃) | ≤±0.95 | mA |
| 応答時間 | ＜1.0 | µs |
| 直線性 | ≤±0.2 | %FS |
| 絶縁耐圧(50/60Hz, 1分間) | 2.5 | KV |
| di/dt追従精度 | ＞50 | A/µs |
| 帯域幅(-3dB) | DC…100 | KHz |
| コイル抵抗 @70℃ | 35 | Ω |
| 動作温度 | -40～+85 | ℃ |
| 保存温度 | -40～+105 | ℃ |
製品仕様はカスタマイズ可能です
Q: オープンループ式ホール効果電流センサの動作原理は何ですか？
A: オープンループ式ホール効果電流センサは、ホール効果の原理に基づいて動作します。測定対象の電流によって生成された磁界をホール素子が検出し、磁界強度に比例した電圧信号を出力します。1次側と2次側の間の電気的絶縁は磁気回路結合によって実現されており、直接的な電気的接続を必要としないため、安全性と信頼性が確保されます。
Q: サンプルの申請方法を教えてください。また、リードタイムはどのくらいですか？
A: 当社ウェブサイトまたはメールよりサンプル申請を送信していただけます。貴社情報およびご希望の型番をご提示ください。サンプルは無料で提供され、3～5営業日以内に発送されます。量産のご注文のリードタイムは通常2～8週間です。
