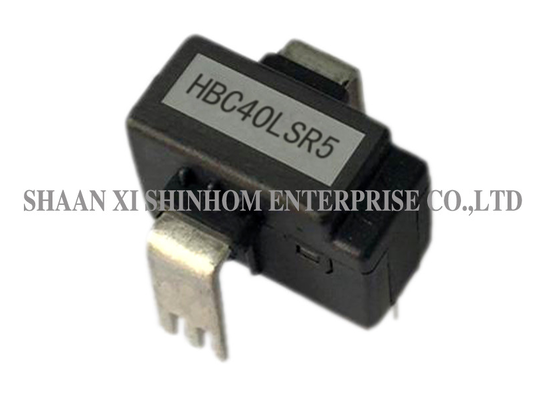

HBC-LSR5シリーズクローズドループホール効果電流センサーは、ホール効果とゼロフラックスバランス法を用いて測定を行い、一次回路と二次回路間の電気的絶縁を提供します。0-50Aの測定範囲でDC、AC、またはパルス電流を正確に測定します。本製品の供給電圧は5V±5%、定格出力電圧は±0.8V±0.5%です。高精度で取り付けが容易です。異なる定格入力電流および出力電流のカスタマイズが可能です。産業用制御、電力監視、新エネルギー、バッテリー管理、および様々なDC/AC/パルス電流測定アプリケーションに広く使用されています。
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
||
| 定格入力電流 (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| テスト電流範囲 | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| 巻数比 (Np/Ns) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| 定格出力電圧 | ±0.8±0.5% | V | |||||||
| 供給電圧 | +5±5% | V | |||||||
| オフセット電圧 | 2.5±0.5% | V | |||||||
| 基準電圧 (VR) | 2.5±0.8% | V | |||||||
| 外部基準電圧 | 2.0-2.8 | V | |||||||
| オフセット電圧ドリフト | ≤±0.1 | mV/℃ | |||||||
| 出力電圧ドリフト | ≤±0.05 | mV/℃ | |||||||
| 直線性 (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| クラス | ≤±1.0 | % | |||||||
| di/dt | ＞50 | A/µS | |||||||
| 応答時間 | ≤1 | µS | |||||||
| 帯域幅 (-1db) | DC～100 | KHZ | |||||||
| 絶縁電圧 | 2.5@(50HZ,1min) | KV | |||||||
| 動作温度 | -40～+85 | ℃ | |||||||
| 保管温度 | -40～+105 | ℃ | |||||||
注記: 製品仕様はカスタマイズ可能です
Q: ゼロフラックスバランス法の動作原理は何ですか？
A: ゼロフラックスバランス法（クローズドループホール効果）は、ホール素子を使用して測定電流によって生成される磁場を検出します。出力信号は補償コイルを駆動し、反対の磁場を生成してコア内の正味磁束をゼロに保ちます。補償電流は測定電流に比例し、高精度で温度ドリフトの少ない測定結果を提供します。
Q3: この製品はカスタマイズに対応していますか？
A: はい。様々なアプリケーション要件を満たすために、異なる定格入力電流および出力電流仕様のカスタマイズが可能です。詳細については、弊社の営業チームにお問い合わせください。
Q: このセンサーはどのような種類の電流を測定できますか？
A: DC、AC、およびパルス電流を正確に測定でき、様々な複雑な電流波形測定要件に適しています。
