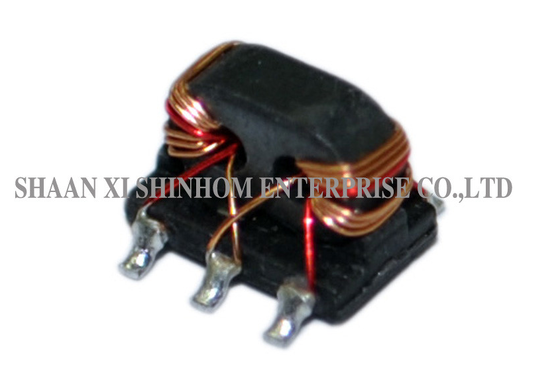

についてSMD バラン RF トランスフォーマーシリーズエマイルされた銅線を用いたバイフィラー巻き込みプロセスを使用し,高い安定性と低プロファイル設計を提供します.自動SMT配置に適しています.複数のバルントランスフォーマータイプが利用できます.,二重バランスミキサー,カップラー,ブロードバンドインピーダンスのマッチングトランスフォーマー,電力を組み合わせて分割するネットワーク,方向性カップラー,RFアプリケーションのケーブルモデムに適しています.エナミール化銅線巻きは,優れたRF性能と長期的信頼性を保証しますワイヤレス通信,RFフロントエンド,テストと測定,ブロードバンドネットワーク機器に広く使用されています.
| パラメータ | 価値 |
|---|---|
| 頻度 | 5〜1500MHz |
| 主流損失 | 1.7dB 最大 0.8dB 典型的な |
| 結合 | 16.0±0.8dB |
| インプットリターン損失 | 16.0dB ミニ(23dB タイプ) |
| 生産回帰損失 | 16.0dB ミニ(25dB タイプ) |
| カップリングリターン損失 | 16.0dB ミニ(22dB タイプ) |
| 孤立 | 20.0dB ミニ(30dB タイプ) |
| 動作温度 | -40°Cから85°C |
| 保存温度 | -55°Cから100°C |
Q: バルーン トランスフォーマー の 主要 機能 は?
A: その通りバルーントランスフォーマー (Balun Transformer) は,バランスシグナル (差分シグナル) をバランスシグナル (単端シグナル) に変換し,バランスシグナルをバランスシグナルに変換するために使用される.RF回路で広く使用されています混合機,アンテナ配送,ブロードバンドマッチングネットワーク
Q: バイフィラリング 方法 の 利点 は 何 です か.
A: その通りバイフィラリングは,エマイルされた銅線を並べ並べ巻き込むことを含む.これは,2つの巻き込みの間の緊密な結合を保証し,共同モード拒絶率と相/振幅バランスを改善します.バルントランスフォーマーの高周波性能と安定性を向上させる.
Q: 普通の銅線と比べると,エナメルされた銅線の利点は?
A: その通りエナミール化された銅線は,表面に隔熱エナミールコーティングがあり,巻き込みの間に電気隔熱を保証します.短回路の危険性のない緊密な巻き込みを可能にします.高周波の性能と耐熱性が良さながら.
