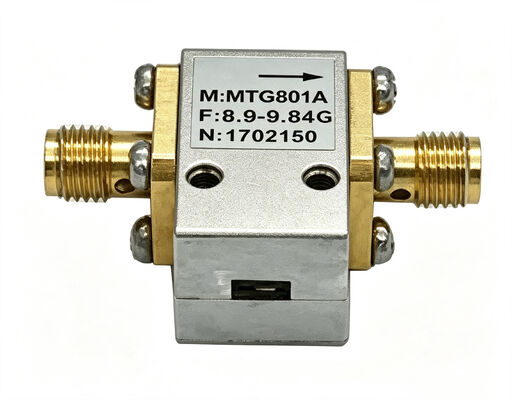

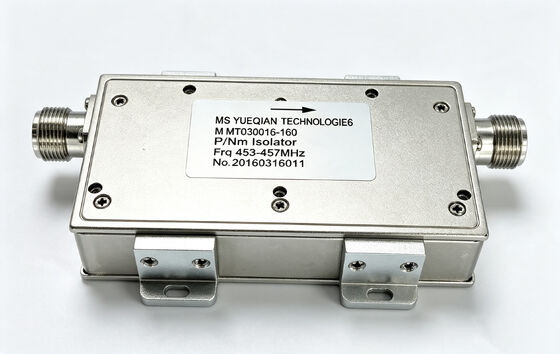

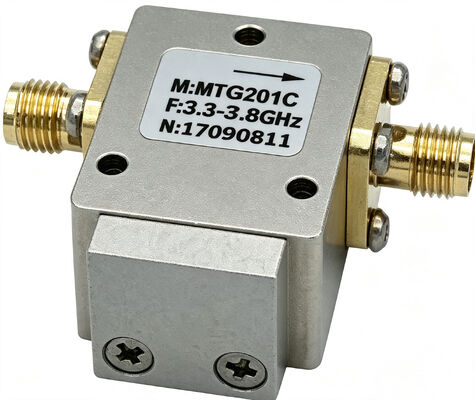

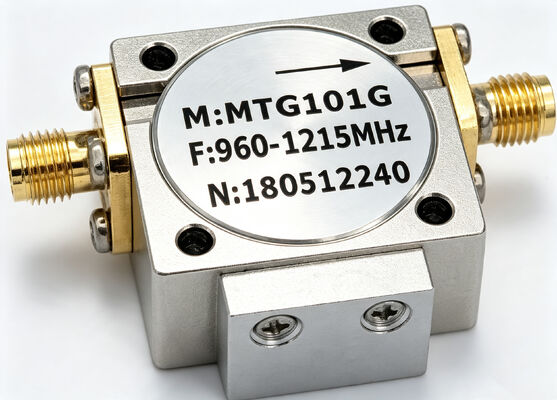

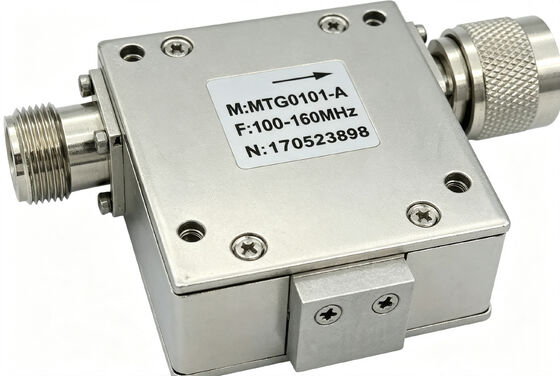

RFアイソレータおよびサーキュレータ0.1GHzから40GHzまでの広い周波数範囲をカバーします。フェライト材料とマイクロストリップ/導波路/同軸構造設計を使用しています。低挿入損失（0.2dB以下）、高アイソレーション（23dBまで）、および優れたVSWR（1.15以下）を提供します。製品は高い電力処理能力（平均電力2000Wまで、ピーク電力10000Wまで）を提供します。SMA、N、L29、2.92mmを含む複数のRFコネクタインターフェースと互換性があります。ワイヤレス通信基地局、レーダーシステム、テストおよび測定機器、衛星通信、5G通信で広く使用されています。
| シリーズ | 周波数範囲 (GHz) | 帯域幅 | 挿入損失 (dB) | アイソレーション (dB) | VSWR | 電力 (W) | コネクタタイプ |
|---|---|---|---|---|---|---|---|
| MTG0101F | 0.1-0.34 | 10-200MHz | 0.3-0.4 | 20-23 | 1.20-1.25 | 60-400 | SMA/N |
| MTG0301A | 0.2-1.4 | 10-1000MHz | 0.3-0.5 | 18-23 | 1.20-1.30 | 100-200 | SMA/N |
| MTG0401B | 0.25-0.62 | 10-200MHz | 0.3-0.4 | 20-25 | 1.15-1.25 | 150-200 | SMA/N |
| MTG0701B2 | 0.5-2.7 | フルバンド | 0.3-0.5 | 16-20 | 1.20-1.40 | 100-300 | SMA/N |
| MTG101B | 0.8-3.8 | 70-400MHz | 0.3-0.5 | 18-25 | 1.20-1.30 | 100-200 | SMA/N |
| MTG201F | 1.8-3.5 | 200-400MHz | 0.3-0.4 | 20-23 | 1.20-1.30 | 30-60 | SMA |
| MTG401 | 3.3-8.0 | 200-1000MHz | 0.2-0.4 | 23-25 | 1.20 | 20-50 | SMA |
| MTG501S | 3.5-8.0 | 200-1000MHz | 0.5 | 20 | 1.20 | 20-40 | SMA |
| MTG801F | 5.6-22 | フルバンド | 0.4-0.6 | 18-20 | 1.25-1.30 | 10-20 | SMA/2.92mm |
| MTG2030A | 18-36 | 4000MHz | 0.6 | 18 | 1.30 | 10-20 | 2.92mm |
Q: アイソレータとサーキュレータの違いは何ですか？
A:アイソレータは3ポートデバイスで、1つのポートが整合負荷で終端されています。信号は一方向にのみ伝搬します。信号源を反射電力による損傷から保護するために使用されます。サーキュレータは3ポートデバイスで、信号は時計回りまたは反時計回りに順次伝搬します（1→2→3→1）。送受信共用アンテナなどのアプリケーションに使用できます。どちらのデバイスもフェライト材料の非可逆特性に基づいて動作します。
Q: アイソレータ/サーキュレータの周波数範囲の選択方法は？
A: システムの動作周波数に基づいて選択する必要があります。製品シリーズは0.1～40GHzをカバーし、ナローバンド（帯域幅10～200MHz）とブロードバンド/フルバンドの両方のタイプがあります。ナローバンドモデルは、挿入損失が低く、アイソレーションが高くなります。ブロードバンドモデルは、より広い周波数範囲をカバーし、より柔軟な選択が可能です。システムの実際の動作周波数帯域と帯域幅の要件に基づいて選択することをお勧めします。
Q: 挿入損失とアイソレーションがシステムに与える影響は何ですか？
A: 挿入損失は、信号がデバイスを通過する際の電力損失を指します。低いほど良いです（一般的な値は0.2～0.6dB）。システムゲインと消費電力に直接影響します。アイソレーションは、逆信号の減衰を指します。高いほど良いです（一般的な値は18～23dB）。信号源の保護レベルと送受信アイソレーションの効果に直接影響します。
Q: ハイパワーアイソレータ/サーキュレータはどのくらいの電力を処理できますか？

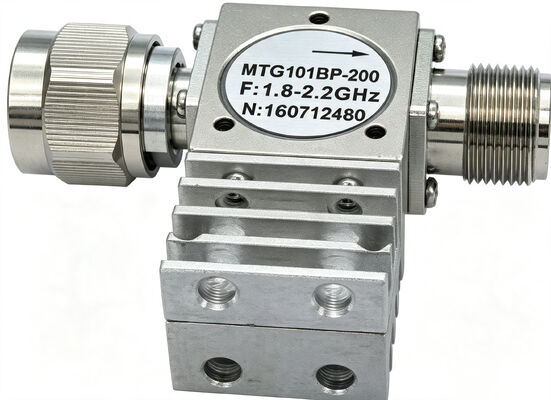

A: このシリーズは、平均電力2000Wまで、ピーク電力10000Wまで（パルス条件下）のハイパワーモデルを提供します。特定の電力処理能力は、周波数、帯域幅、コネクタタイプ、および放熱条件によって異なります。ハイパワーモデルは通常、NタイプまたはL29コネクタを使用し、ヒートシンクを備えています。
