高性能低抵抗UL94V-0コモンモードチョークおよびノイズフィルタリング用SMDインダクタ

5000
MOQ
High-Performance Low Resistance UL94V-0 Common Mode Choke and SMD Inductor for Noise Filtering
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ハイライト:

ノイズフィルタリングコモンモードチョーク

,

SMDインダクタコモンモードチョーク

,

UL94V-0 コモンモードチョーク
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: SQS1515A
ドキュメント: SQS-1515A Series_.pdf
お支払配送条件
受渡し時間: 2〜8週間
支払条件: LC、T/T
製品の説明

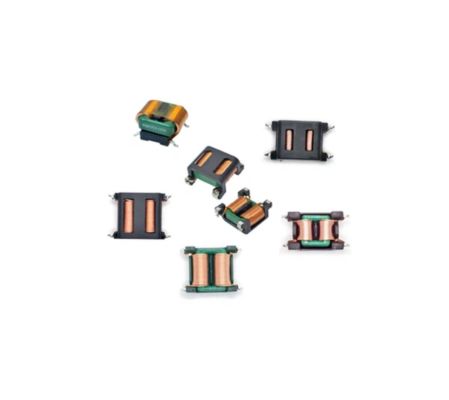

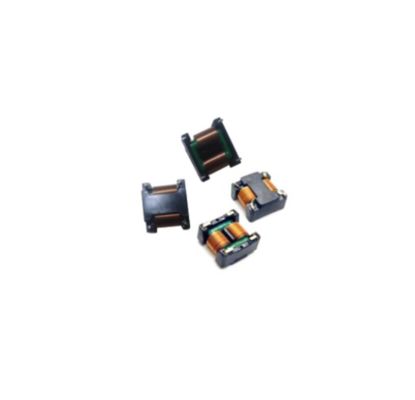

高電源ノイズフィルタリング用の高性能、大電流、超低DCR SMDフラットコモンモードチョーク
主な特長

SQS1515A シリーズは、堅牢な電源管理ソリューション向けに設計されており、高効率を備えています。SMDインダクタプレミアとして設計された電源フィルター。これら低DCRコモンモードチョーク四角いコアと高度な高透磁率素材を活用して、低周波での高インピーダンスと最小のコア漏れを特徴とする優れたコモンモードノイズ抑制を実現します。

  • 高密度PCB設計向けのコンパクトなSMDフラットパッケージ
  • 低リークおよび超低直流抵抗 (DCR) を実現する角型コア構造
  • 高透磁率素材により低周波での高インピーダンスを確保
  • 低い浮遊容量による優れたノイズ減衰
  • 高耐電圧・高絶縁抵抗
  • UL94V-0 可燃性評価
  • RoHSおよびREACH準拠
仕様
部品番号 インダクタンス最小(mH) DCR最大値(mΩ) 定格電流(A)
SQS1515A-001 20.0 250 1.5～2.0
SQS1515A-002 15.0 200 1.8～2.2
SQS1515A-003 15.0 180 2.0～2.8
SQS1515A-004 10.0 150 2.0～2.5
SQS1515A-005 10.0 80 2.5～3.0
SQS1515A-006 5.0 80 2.5～3.5
SQS1515A-007 3.0 70 3.5～4.5
SQS1515A-008 2.0 60 5.0
技術情報と動作条件
  • テスト周波数: 1.0 kHz、0.25 V
  • 定格電圧: 80 Vac ～ 265 Vac
  • 耐電圧：AC1.0kV 2秒
  • 動作温度範囲：-25℃～+125℃（コイル温度上昇含む）
  • 保管温度範囲: -25°C ～ +100°C
  • 絶縁抵抗：100MΩ以上@ 500 Vdc
アプリケーション

SQS1515A シリーズは、以下を含む幅広い中出力から高出力のアプリケーションにおける効果的な EMI フィルタリングに最適です。

  • スイッチングモード電源 (SMPS):産業用および家庭用電子機器向けの高密度および高出力設計
  • 家電：電源アダプター、LCD/LED テレビ、高電流バッテリー充電器
  • 家電製品:洗濯機、エアコン、その他の高出力家庭用機器
  • 産業機器:モータードライブ、制御システム、自動化機械用の電源
