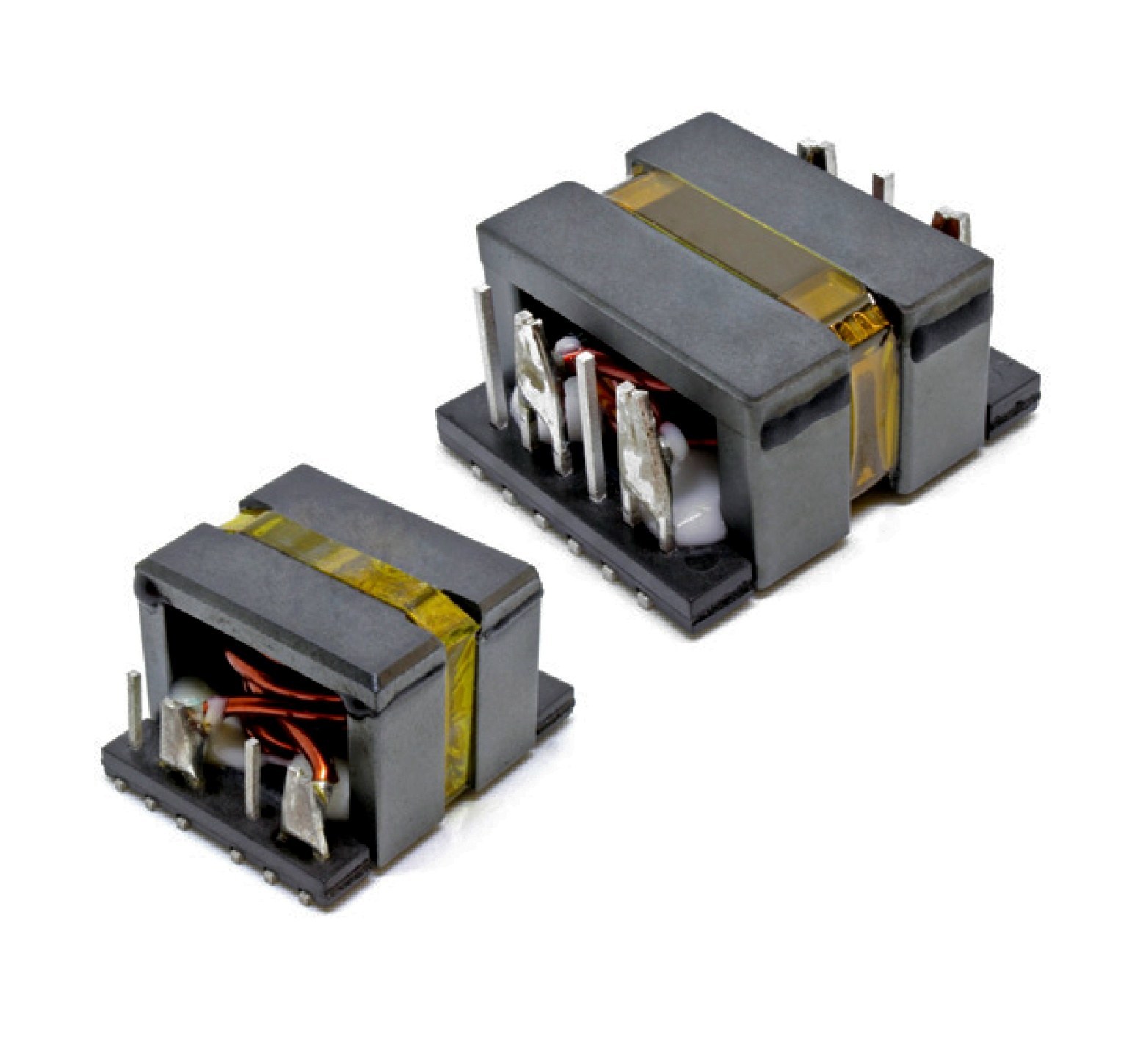

高騒音の電力システムのために設計された TPERシリーズは,業界をリードする EMI 抑制を39A 定数電流そして1500Vの隔離. ER19/ER25平面コアを搭載し,超低DCR (低至1.4mΩ) と精度のSRF制御 (0.95~2.0MHz) を達成.シールドされたSMT構造はクロスストークを最小限に抑える.RoHS/EIA481の準拠が自動組成の準備を保証する電気自動車の充電器や工業用インバーターにおけるEMCフィルターとシネージを最適化
基本プラットフォーム
ER19: 24.9×21.6×16.9mm 最大
ER25:最大30.5×27×18mm
電動 @25°C (文書ごとに)
| パラメータ | TPER19 範囲 | TPER25 範囲 |
|---|---|---|
| 誘導力 (μH) | 120°480° ±35% @10kHz | 160~1400 ±35% @10kHz |
| 漏れ誘導力 (μH) | 0.4・1.5 @100kHz | 1.5・6.0 @100kHz |
| DCR マックス (mΩ) | 2.5・78 | 1.4130 |
| 定数電流 (A) * | 10 円20 | 12・39 |
| SRFタイプ (MHz) | 1.42・179 | 0.9520 |
| 阻力 @SRF (kΩ) | 0.73 ̇15 | 0.4・55 |
| 隔離電圧 | 1000Vrms | 1500Vrms |
パフォーマンス
動作温度: 〜40°Cから +150°C (TPER25)
定位電流: 50°Cの温度上昇 (空気冷却) をベースに
テープ/リール:EIA481対応
*名電流 = RMS電流で温度が50°C上昇する
申請
電気自動車
DC-DC変換機 (39A電流をバッテリーシステムでサポートする)
搭載充電器 (1.42MHz SRFはCISPR 25 EMI帯を対象とする)
産業力
ソーラーインバーター (1500V バスシステム用 1.2kV バス)
モーター駆動 (1.4mΩ DCR 電力損失を最小限に抑える)
データ/通信
サーバー PSU (2.0MHz SRF はスイッチモードノイズを抑制する)
5G電源モジュール (平面型プロファイルは高密度PCBに適している)
消費電子機器
USB-PD 3.1 アダプタ (1,4 2MHzピークインペダンス 140W 設計)
LEDドライバ (世界市場向けにRoHS準拠)
Q:平面型窒息器は 如何に小型の核を上回るのでしょうか?
A:プロフィールが30%低く (18mm対25mm),組み立てが50%速く (SMT対透孔),SRF制御がより厳しく (±5%対±20%).
DC-DC回路の電源インダクタを 置き換えることができますか?
A: いいえ. EMI 抑制 (エネルギー貯蔵ではなく) に設計されています.完全なEMC準拠のために電源誘導器とペア.
Q: 高温で熱分解が必要ですか?
A: はい.最大電流 = 定数電流 × [(150 ̇環境温度) /50].例えば: 39A @ 25°C → 23.4A @ 120°C.
Q: カスタムインペデンス曲線がサポートされていますか?
A: はい. SRF 調節用のコンタクト (医療機器では1.0MHz±3%)
