コンパクトなコモンモードストローク 3.3mHから100mHのインダクタンスと2.5Aの高パルス処理能力

5000
MOQ

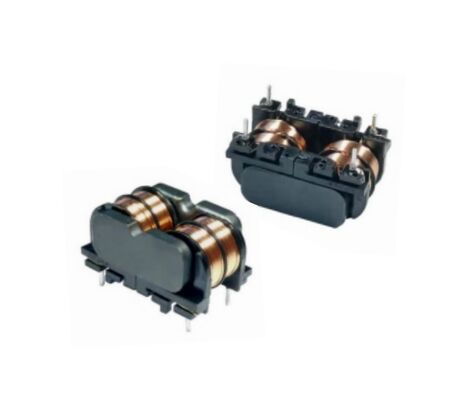

Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ハイライト:

3.3 mH ～ 100 mH コモンモードチョーク

,

2.5 A EMIフィルタ

,

高パルス耐性 RFIフィルタ
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: LFUR17
ドキュメント: LFUR17_-.pdf
お支払配送条件
受渡し時間: 2〜8週間
支払条件: LC、T/T
製品の説明
電力線騒音フィルタリングのための高性能コンパクトコモンモードストローク
ほらLFUR17シリーズ高性能のラインです共通モードの窒息効率的なノイズ削減と安定した誘導性を要求する次世代パワー電子機器のために設計されています.EMIフィルター,RFIフィルターそしてLCノイズ抑制フィルター, LFUR17シリーズは,幅広いスイッチング電源とコンシューマ電子機器のために優れた電気性能を持つコンパクトな形状を提供します.
LFUR17シリーズは抵抗が低い高誘導性過剰な電源損失なしに過濾効率を向上させる. 部品は高いパルス処理能力をサポートし,業界トップのインダクタンス/電流比を特徴としています.広範囲の周波数スペクトルで一般的なモードのノイズの信頼性の高い抑制を保証する.
この窒息器は波溶接, 組み立てが簡単で恒常的な熱安定性を提供する.3.3mHから100mH低DCRとIDC等級まで2.5A, LFUR17 シリーズは,AC/DC 変換機,LED バラスト,充電器,アダプター,および他のコンパクトのスイッチング 電力システムに優れた性能を提供します.
主要 な 特徴
  • 高い誘導力と低いDCRスイッチ回路の電源損失を最小限に抑える.
  • 高パルス処理能力動的負荷条件で動作する電源変換機に適しています.
  • LCノイズ抑制のために最適化EMIフィルターとRFIフィルターでシームレスに動作します
  • 業界をリードするインダクタンス/電流比幅広く周波数帯にわたって安定したインピーダンスの特性
  • コンパクトでSMDに適した構造波溶接と 大量の自動組み立て用に設計されています
  • 信頼性の高い温度性能動作温度: -40°Cから+85°C 最悪の場合では,内部の温度が125°Cを超えないように推奨します.
電気仕様 (25 °C)
部分番号 誘導力 (mH) DCR マックス (mΩ) IDC マックス (A) 試験条件
LFUR17-332Y 3.3mH 120 mΩ 2.5A 1kHz,0.25V
LFUR17-103Y 10mH 312 mΩ 1.65A 1kHz,0.25V
LFUR17-153Y 15mH 520 mΩ 1.32A 1kHz,0.25V
LFUR17-273Y 27mH 1000 mΩ 0.92A 1kHz,0.25V
LFUR17-393Y 39mH 1450 mΩ 0.85A 1kHz,0.25V
LFUR17-473Y 47mH 1650 mΩ 0.75A 1kHz,0.25V
LFUR17-683Y 68mH 1950 mΩ 0.62A 1kHz,0.25V
LFUR17-783Y 78mH 2500 mΩ 0.58A 1kHz,0.25V
LFUR17-104Y 100mH 3500 mΩ 0.45A 1kHz,0.25V
技術的・物理的特徴
  • 尺寸: 25.0 × 18.8 × 13.5 mm (典型的なパッケージ)
  • 試験条件: 1 kHz,0.25 V (HP4284A規格)
  • 介電抵抗電圧:1500 VAC (50/60 Hz,3 mA,2秒,巻き込みからコア) 2500 VAC (50/60 Hz,3 mA,2秒,巻き込みから巻き込み)
  • 動作温度: -40°Cから+85°C
  • 保存温度: -20°Cから+60°C
  • 顧客専用の設計が可能
共通モード阻力
LFUR17 シリーズの周波数応答曲線は,導流ノイズを抑制するのに適した強いインパデンスピークを示します.0.1 MHz - 10 MHz電源の切り替えとEMCの遵守に最適です
