製品の説明
電力線ノイズフィルタリング用の信頼性の高い高インダクタンスのコモンモードおよびディファレンシャルモードインダクタ
製品詳細

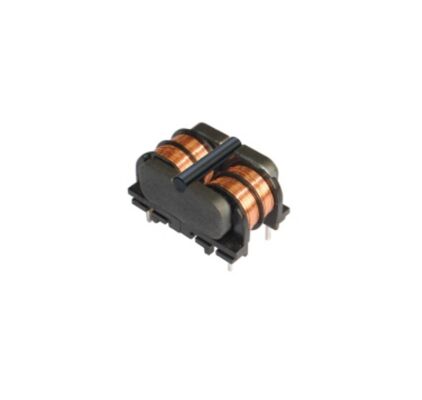

のLFUR17Aシリーズの高性能ラインですコモンモードインダクタそして差動モード抑制インダクタ、最新のパワー エレクトロニクスに優れたノイズ減衰を提供するように設計されています。先進的な取り組みの一環としてEMIフィルター、RFIフィルター、 そして高インダクタンス電力線ノイズフィルタ、このシリーズは、コンパクトな PCB マウント設計で、最適化されたインダクタンス、低 DCR、信頼性の高い性能を提供します。
ニーズに応える設計UL絶縁規格LFUR17A シリーズは、高効率 SMPS、LED ドライバー、CCFL バックライト、オフライン スイッチング電源システム、電動工具に最適です。これらのインダクタは、低抵抗で優れた差動モード インダクタンスを提供し、ノイズの多い環境や変動するグランド条件下でも安定した動作を可能にします。
インダクタンス値の範囲は次のとおりです。3.3mH～100mH、DCRは最低です0.21Ω、および現在の定格まで2.5ALFUR17A シリーズは、高密度の PCB レイアウトに適したコンパクトな寸法を維持しながら、堅牢な EMI/RFI 抑制を保証します。
主な特長
  • UL絶縁要件を満たす設計
    要求の厳しい照明および電力アプリケーションの安全性と信頼性を確保します。
  • コモンモードおよびディファレンシャルモードノイズの抑制
    高周波および低周波の干渉に対するフィルタリング効果が強化されています。
  • 低抵抗で高インダクタンス
    電力損失を最小限に抑えた電力線ノイズフィルタリング用に最適化されています。
  • コンパクトな PCB 設置面積
    高密度の電源および照明システムに適したスペース効率の高い設計。
  • 熱ストレス下でも安定した性能
    動作温度～-40℃～+125℃。
  • 高浮遊インダクタンス (Lstray)
    改善された差動モード減衰をサポートします。
  • 幅広い応用範囲
    民生用および産業用パワーエレクトロニクスの両方に最適です。
電気的特性 @ 25 °C
部品番号 インダクタンス (mH) Lstray (μH) 標準値 DCR (Ω) 最大 圧接 (A) 最大
LFUR17A-332Y 3.3 90 0.21 2.50
LFUR17A-103Y 10 450 0.32 1.65
LFUR17A-153Y 15 795 0.52 1.32
LFUR17A-273Y 27 1480年 0.95 0.92
LFUR17A-333Y 33 1680年 1.01 0.88
LFUR17A-393Y 39 2100 1.60 0.85
LFUR17A-473Y 47 2700 1.67 0.75
LFUR17A-683Y 68 3500 2.38 0.62
LFUR17A-783Y 78 4100 2.57 0.58
LFUR17A-104Y 100 5770 3.87 0.50
技術情報と物理的特性
  • 寸法:25.0 * 18.8 * 16.5 mm (最大)
  • ピン配置:4ピンスルーホール
  • パッドレイアウト:安定したPCBはんだ付けに最適化
  • インダクタンス試験:10kHz、0.05V（HP4284A）
  • 電気試験条件:25°C、33% RH (別途記載のない限り)
  • 温度上昇限界:最大55℃
  • 動作温度:-40℃～+125℃
  • 周囲温度:-40℃～+85℃
  • ハイポット:
    • AC1500V / 50Hz / 1mA / 2s（巻線～コア間）
    • AC2500V / 50Hz / 3mA / 2s（巻線間）
  • カスタムデザインも利用可能
アプリケーション
  • 電動工具および産業用機器
    ノイズの多いスイッチング環境における EMC の安定性を強化します。
  • LED および CCFL 照明システム
    高周波点灯回路に確実なノイズ対策。
  • 電子安定器
    安定したちらつきのない照明性能を保証します。
  • オフラインスイッチング電源
    アダプター、充電器、SMPS、コンパクト電源モジュールに最適です。
  • 接地が不安定な機器
    コモンモードとディファレンシャルモードの両方のノイズを効果的にフィルタリングします。
  • 電力線入力および出力フィルタリング
    排出量を削減し、EMC 規格への準拠を向上させます。
