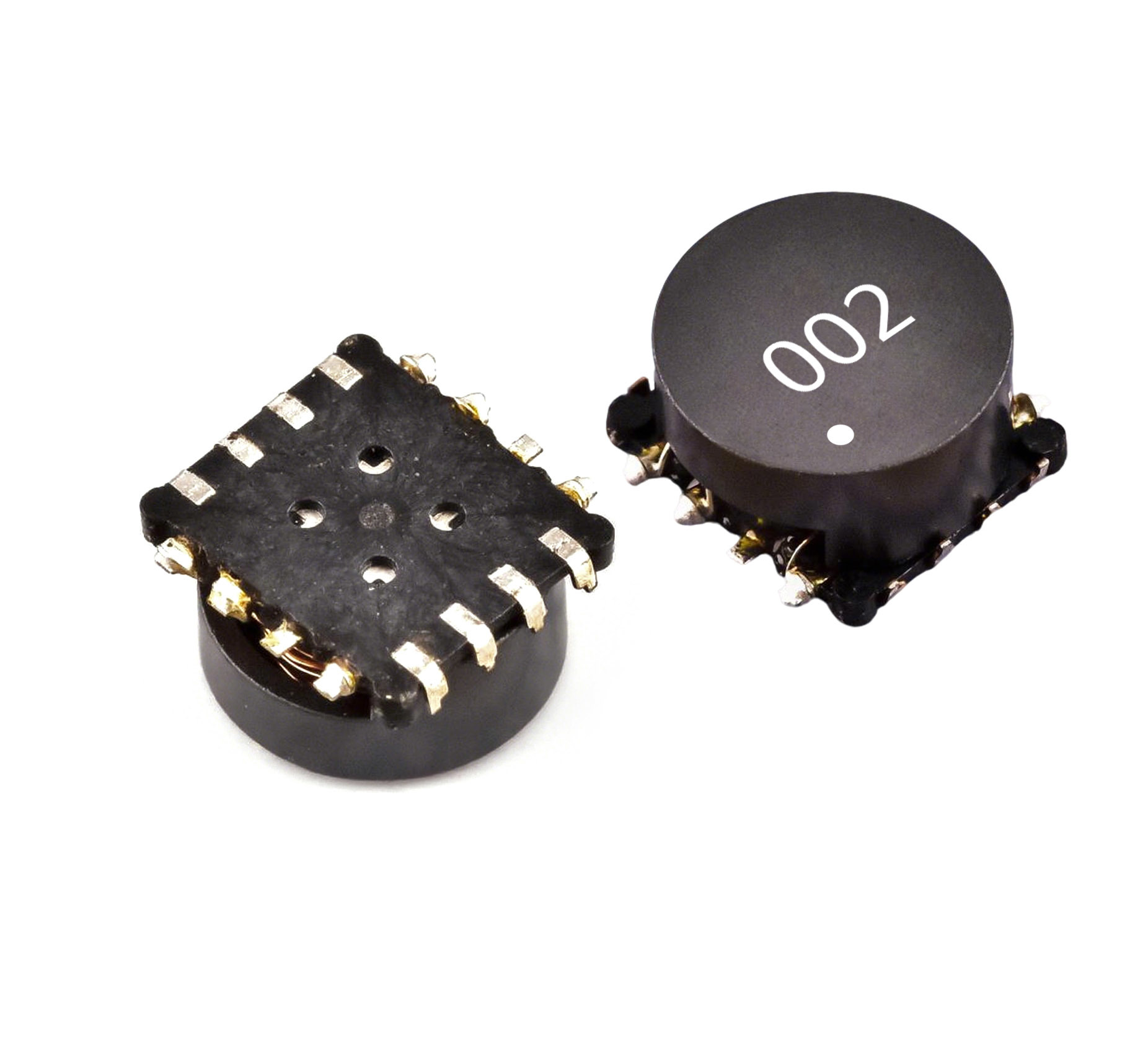

コンパクトなフォトフラッシュシステムで迅速なエネルギー転送のために設計されたSDRS5630Tシリーズは,高効率のコンデンサータ充電を1回転比まで提供します.25低プロファイル設計と最小化漏れ誘導力は,産業用温度範囲 (-20°Cから+110°C) で安定したパフォーマンスを保証します.これらのトランスフォーマーには強化された隔熱 (500Vrms 抵抗電圧) と精密な巻き込みがあり,空間が限られたアプリケーションで一貫したパルスエネルギー供給を可能にします..
特徴
超低プロフィール: 5.8mm 最大高さPCBスペース最適化
漏れ誘導を最小限に抑える: エネルギー転送効率を向上させる.
延長された動作温度: -20°Cから +110°Cの信頼性
表面マウント (SMD): 自動組成の互換性
高電圧隔離500Vrms 抵抗する電圧
テープとロールの包装: 生産の合理化 (データシートでは"ロール完了"と記されています)
電気特性
| 部分番号 | ターン比 (Np:Ns) | 誘導量 (μH) ±20% | SECインデクトランス (mH) Ref. | Pri DCR (mΩ) | セック DCR (Ω) |
|---|---|---|---|---|---|
| SDRS5630T-001 | 1:15 | 16.1 | 3.5 | 392 | 85.0 |
| SDRS5630T-002 | 1:10.2 | 8.5 | 0.8 | 370 | 20.0 |
| SDRS5630T-003 | 1:15 | 10.0 | 2.2 | 250 | 52.1 |
| SDRS5630T-004 | 1:25 | 10.0 | 6.3 | 250 | 85.4 |
| SDRS5630T-005 | 1:15 | 9.9 | 2.2 | 252 | 52.1 |
| SDRS5630T-006 | 1:17 | 18.5 | 4.7 | 418 | 75.8 |
注記: データシートのリストはSDRS5630T-004のエントリを重複している.表は単一のモデルのみを反映している.
身体 的 な 特徴
サイズ: 5.6±0.2mm (W) × 3.0mm最大 (H) × 5.8mm最大 (L)
端末の構成: 8ピンの設計 (巻き込み図参照:ピン 1-4 = Np,ピン 5-8 = Ns).
マウント: SMDリフロー溶接のために最適化されたパッドレイアウト.
申請
デジタルイメージング: DSLR/コンパクトカメラのフラッシュユニットのための高速コンデンサータ充電.
ストロブ照明: 携帯型フォトフラッシュで エネルギー効率の良いパルス生成
産業用センサー:高速高電圧放電を必要とするトリガー回路.
医療機器: 内視/診断機器用のコンパクトフラッシュシステム
コンプライアンスとパッケージング
RoHS準拠の材料
スタンダードテープとロールのパッケージ ("ロール完成")
