高温産業回路とコンパクトな足跡のための強化隔熱と堅固なSMD電源トランスフォーマー

5000
MOQ

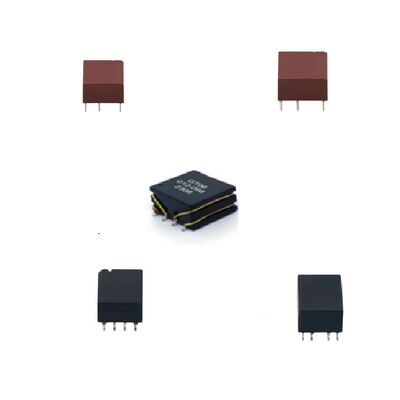

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ハイライト:

小型フットプリント電源トランス

,

SMD電源トランス

,

強化絶縁電源トランス
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: GT06LXXA0
ドキュメント: GT06LXXA0 _.pdf
お支払配送条件
受渡し時間: 2〜8週間
支払条件: LC、T/T
製品の説明
高温産業回路のための堅牢で強化されたSMD電源トランスフォーマー
GT06LXXA0シリーズは,要求の高い産業および自動車アプリケーションのために設計された高性能SMD電源トランスフォーマーです.温度範囲が -40°Cから +125°Cまで延長された間,信頼性のある動作のために設計された高電圧環境での安全性と耐久性を保証する IEC62368-1 に準拠する強化断熱装置を備えていますこの隔離トランスフォーマーには優れた電気性能があります低漏れ誘導力と高い交絡隔離を含むため,DC-DC変換機,電源,隔離された信号インターフェースに最適です.
基本規格
パラメータ 仕様
変換比率オプション 複数の比率がある (1:11つ目は28時33つ目は4モデルによって
誘導力 (Pin 1-3) 538μHから680μH (±35%) 100kHz,100mVrmsで測定
漏れ誘導力 (1-3 と 4-6 ショートカット) 0.6μHから最大2.0μHまで
容量 (初級から次級) ≤15pFから最大30pF
DCR (プライマリ1〜3) 最大 750mΩ から 1500mΩ
DCR (中学6~4年生) 最大 750mΩ から 1300mΩ
隔離電圧 4KVrms (550Vrms連続)
クリーページ&クリアランス 主要と次要の間隔 ≥ 8mm
動作温度 -40°Cから+125°C
貯蔵温度 -40°Cから+125°C
波溶接プロファイル 前熱,ランプアップ,臨界地帯,ピーク温度ガイドラインに準拠
MSL 格付け レベル1 床耐久性 ≤30°C/60%RHで0.5年
主要用途
工業用電源: 単離 DC-DC モジュール,スイッチモード電源変換機
自動車用電子機器: 搭載充電器,バッテリー管理システム,EV電源システム
テレコム・ネットワーク: 隔離された信号インターフェース,PoE (Power over Ethernet) トランスフォーマー
再生可能エネルギーシステム: 強化隔離を必要とする太陽光インバーター,エネルギー貯蔵コンバーター
医療・安全・重要な設備: 高い隔離と信頼性が必須である電源段階
消費者用電源アダプター: コンパクトで高温対応のAC-DCとDC-DC設計
タグ:

AEC-Q200 認証された高周波トランスフォーマー

4KVrms 隔離電圧電源トランスフォーマー

コンパクト型SMD足跡隔離トランスフォーマー
