ホーム /製品/ゲート ドライブ変圧器/AEC-Q200認定の高周波電源トランスフォーマー 4KVrms 隔離電圧とEVと産業のためのコンパクトなSMDフットプリント 4.0

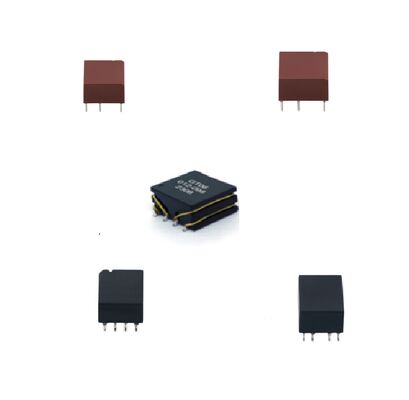

AEC-Q200認定の高周波電源トランスフォーマー 4KVrms 隔離電圧とEVと産業のためのコンパクトなSMDフットプリント 4.0

5000
MOQ
AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ハイライト:

コンパクト型SMDフットプリント高周波トランスフォーマー

,

AEC-Q200 高周波トランスフォーマー
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: GT06KXXA0
ドキュメント: GT06KXXA0 _.pdf
お支払配送条件
受渡し時間: 2〜8週間
支払条件: LC、T/T
製品の説明
電気自動車と産業4.0システム用の自動車級高電圧隔離電源トランスフォーマー
自動車や産業用環境で 最も要求を強めるように設計されていますGT06Kシリーズは AEC-Q200 認定の高圧隔離トランスフォーマーで,極端な条件下で信頼性の高いパフォーマンスを保証します.温度範囲 (-40°C~+125°C),振動,塩噴霧を含む. IEC62368-1 に準拠する強化隔熱と最低8mmのスリップ距離を備えています.安全性の重要なアプリケーションのために,最大4KVrmsの強力な電気隔離を提供します.低密度なSMDフットプリントと波溶接可能なデザインにより,高効率,高い信頼性,産業4.0互換性
基本規格
変換比率オプション 複数の配置:1から8:3まで (例えば1:11つ目は22つ目は13つ目は43つ目は53つ目は84つ目は38時38時91つ目は1.7)
誘導力 (Pin 1-3) 538μHまたは680μH (±35%) 100kHz,100mVrmsで測定
漏れ誘導力 0.6μHから2.0μH最大 (次要ショートカット付き)
容量 (初級から次級) 15pFから最大30pF
DC抵抗 (プライマリ 1〜3) 最大 750mΩ から 1500mΩ
DC抵抗 (第6〜4級) 最大 750mΩ から 1500mΩ
隔離電圧 4KVrms (550Vrms連続動作)
クリーページとクリアランス距離 主要巻くものと次要巻くものとの間に ≥ 8mm
操作温度と貯蔵温度 -40°Cから+125°C
認証とコンプライアンス AEC-Q200合格,IEC62368-1強化隔熱
MSL 格付け レベル1 床耐久性 ≤30°C/60%RHで0.5年
溶接プロファイル 推奨される波溶接プロファイルは,予熱,ランプアップ,ピーク温度 (250°C±3°C) とランプダウンガイドラインを含む.
申請
電気自動車システム:搭載充電器 (OBC),バッテリー管理システム (BMS),電動駆動装置,DC-DC変換機
電気自動車の充電インフラ:充電ステーションや壁箱のAC/DC電源モジュール
産業自動化と産業 4.0:モータードライブ,サーボコントローラー,PLC,高精度モーション制御システム
再生可能エネルギー:ソーラー・インバーター,エネルギー貯蔵システム (ESS) 及びグリッド・タイド・コンバーター
電気通信とネットワーク:ルーター,スイッチ,PoE機器のための隔離電源
メディカル&鉄道電子:高度な信頼性と認証が必須である安全隔離電源段階
タグ:

AEC-Q200 認証された高周波トランスフォーマー

4KVrms 隔離電圧電源トランスフォーマー

コンパクト型SMD足跡隔離トランスフォーマー
