Name: ゲートドライブ高周波トランス GT1011
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: GT1011
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

Insulation: 5000V DC (Hi-Pot between Pin 3-5, 1mA/60s)

Operating Temperature:: -40℃ to +75℃

Storage Temperature: -40℃ to +85℃

Highlight: 1:1 Turns Ratio (3-4):(5-8) ; ≤1μH Max Leakage Inductance (Lk@100kHz) ; 5000V DC Isolation (Pin 3-5) ; Low DCR (≤0.16Ω/winding)

基本情報

Place of Origin: China

ブランド名: Shinhom

証明: RoHS

Model Number: GT1011

ドキュメント: GT1011_.pdf

お支払配送条件

Packaging Details: Carton

Delivery Time: 4~8 Weeks

Payment Terms: T/T

Supply Ability: 10000/MONTH

ギャラリー

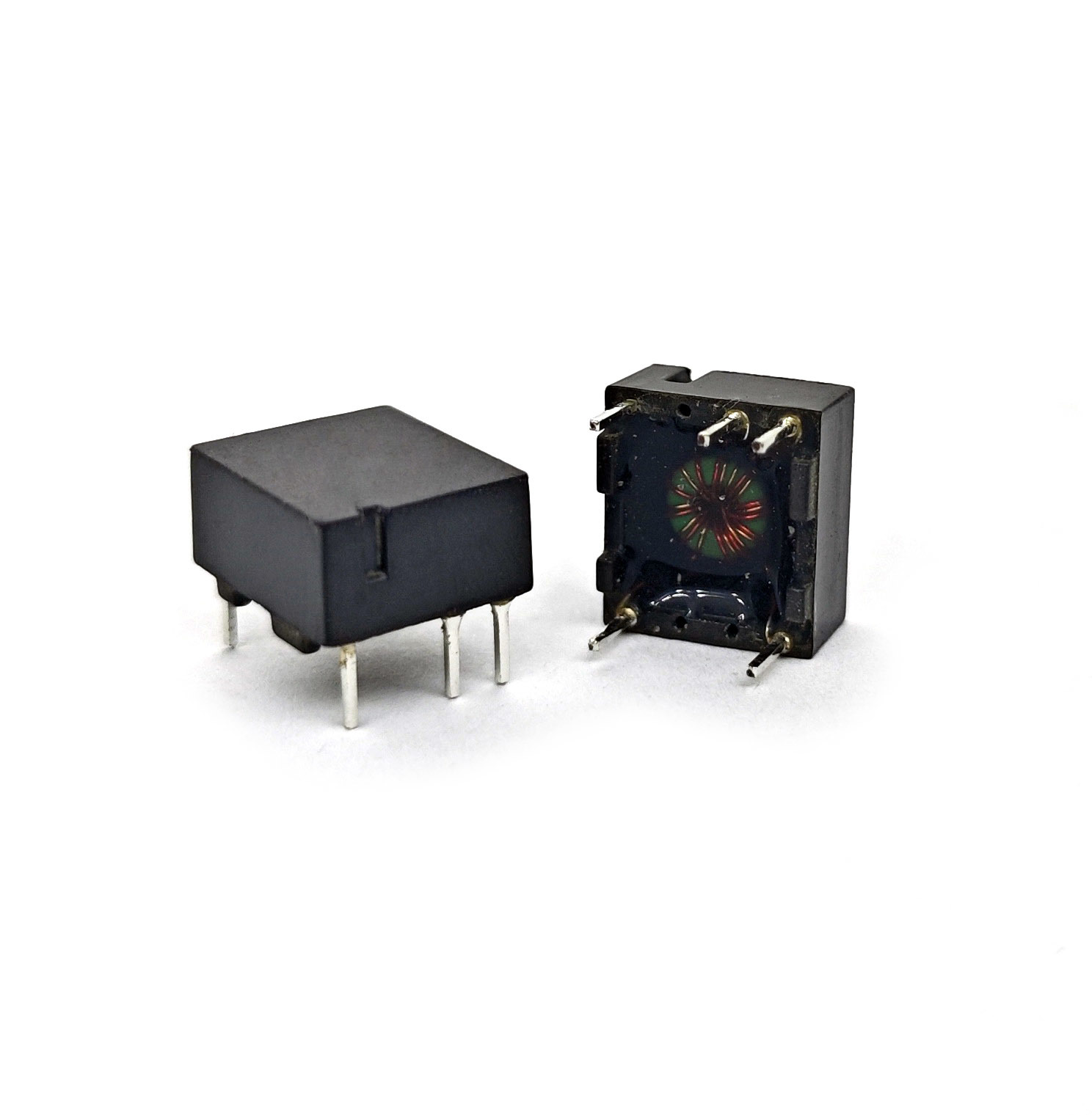

ゲートドライブ高周波トランス GT1011

製品の説明

性能に合わせた設計

GT1011は,近代的な電源変換システムにおける重要な隔離と信号転送のために設計された堅牢で高周波駆動トランスフォーマーである.(5-8) は,電圧スケーリングなしで正確なパルス伝送を保証します.最低インダクタンス200μH @ 100kHz(すべての原始/二次巻き) と超低漏れ誘導性 (Lk ≤1μH 最大高周波のスイッチで信号の整合性を保ちます

信頼性を備えるために造られた

わかった5,000V DCハイポット隔離ピン 3-5 (1mA,60s) の間
非常低DC抵抗 (DCR ≤0.16Ω 最大ローリングごとに) 電力損失を最小限に抑える
工業用作業温度: -40°Cから+75°C(自熱上昇を含む)
保存温度許容量: +85°Cまでわかった
荒い環境に適した頑丈な構造

主要な用途

わかった電源を切り替える: AC-DC/DC-DC変換器のMOSFET/IGBTドライバを隔離する
わかった再生可能エネルギー: ソーラーインバーターと電気自動車の充電システムにおけるゲートドライブ信号結合
わかったモーター制御: 産業用 VFD とサーボ駆動用の安全なPWMトランスミッション
わかったブリッジトポロジー: レゾナントLLC変換器の射撃防止 (半/フルブリッジ)

私達について

シンホム・エンタープライズは中国西安に設立され,トランスフォーマーとコイル部品の設計と製造に37年の経験があります.
高品質,低コスト,最高のサービスが,私たちが最も追求するものです!
SGSによるISO 9001認証も取得しました
シンホムは高性能トランスフォーマー,電源インダクタ,ストックコイル,電源の設計と製造の専門家であり続けます
