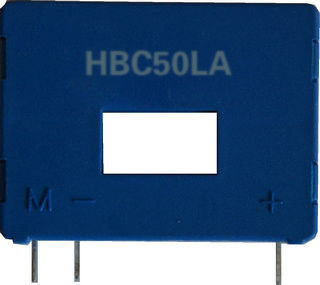

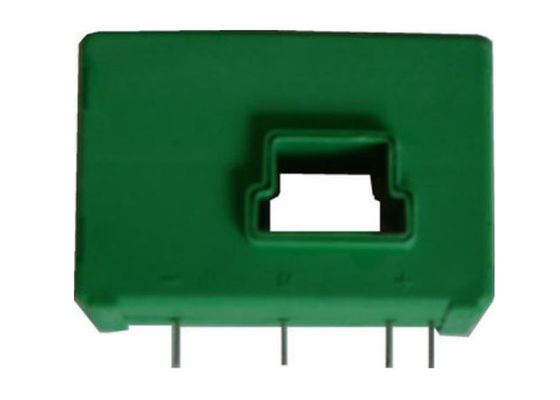

300A入力までのとのUPSおよびSMPSの現在の監視のためのHBC-LTAシリーズ現在のトランスデューサーのホール効果素子センサー
電気データ:
| HBC100LTA | HBC200LTA | HBC300LTA | ||
| 評価される入力電流 | 100 | 200 | 300 | A |
| 現在の範囲をテストして下さい | 200 （±18V、20Ω） | 400 （±18V、30Ω） | 600 （±18V、20Ω） | A |
| 比率を回します | 1:2000 | 1:2000 | 1:3000 | |
| 抵抗with±12Vをテストして下さい | @±100Amax 80 （最高） | @±200Amax 80 （最高） | @±300Amax 76 （最高） | Ω |
| @±200Amax 25 （最高） | @±400Amax 20 （最高） | @±600Amax 22 （最高） | Ω | |
| with±15V | @±100Amax 110 （最高） | @±200Amax 120 （最高） | @±300Amax 100 （最高） | Ω |
| @±200Amax 40 （最高） | @±400Amax 30 （最高） | @±600Amax 36 （最高） | Ω | |
| 定格出力の流れ | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| 供給電圧 | ±12~±18 | V | ||
| 消費の流れ | ≤±20 | mA | ||
| ゼロのオフセットの流れ | ≤±0.2 | mA | ||
| オフセットの現在の漂流 | -40℃~85℃、≤±0.5 | mA | ||
| 応答時間 | <1 | µs | ||
| 直線性 | ≤±0.2 | %FS | ||
| 絶縁材の電圧 | 50HZ、1min、6 | KV | ||
| di/dt | >100 | A/μs | ||
| 帯域幅（- 3dB） | DC… 100 | KHz | ||
| 秒の巻上げの抵抗 | 21 | 21 | 32 | Ω |
| 実用温度 | -40~+85 | ℃ | ||
| 保管温度 | -40~+105 | ℃ | ||
注意:
特徴:
適用:
注:製品仕様書はカスタマイズすることができます
