50A入力への0のHBC-Xシリーズ現在のトランスデューサーのホール効果素子センサーは、内部に閉じ込められたハウジングをエポキシ樹脂で接着します

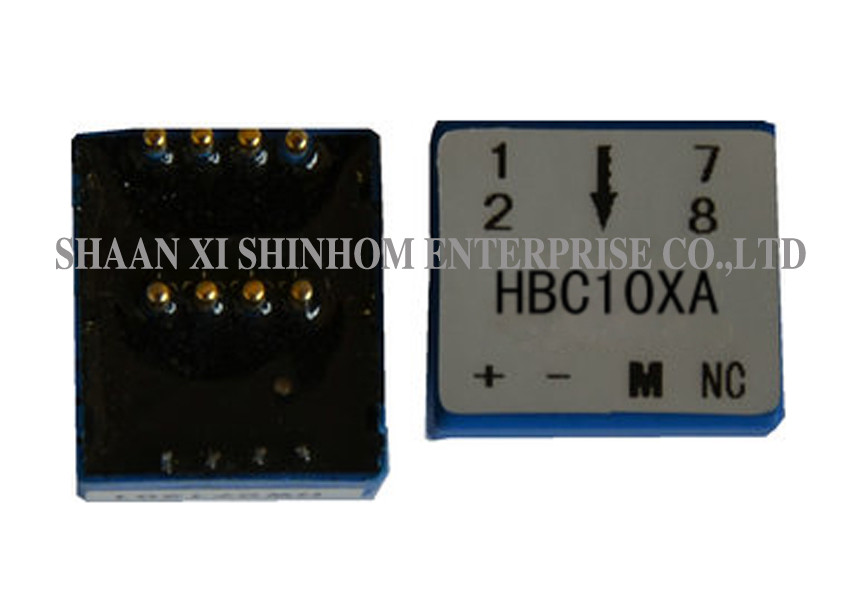

HBC-Xシリーズ ホール効果センサー
特徴
*クローズド・ループ
*供給電圧:DC±15V ±5%
*流れの可能な測定:DC、ACの第一次回路と二次回路間のガルバニック分離を用いる脈拍。
利点
*容易な取付け
*カスタマイズすることができます
*高精度
*非常によい直線性
*最大限に活用された応答時間、挿入損失無し
*低い電力の消費
*低温の漂流
*外的な干渉への高い免除
適用
*インバーター塗布
* AC/DCの可変的速度ドライブ
*無停電電源装置(UPS)
*転換されたモード電源(SMPS)
*光起電(PV)の流れの塗布
*新しいエネルギー コンバイナー箱の測定
* Automibleによワイヤー塗布
*電気自動車充満装置の現在の感知
*家庭用電化製品の周波数変換の電磁石の給湯装置の流れの測定
電気データ:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| 評価される入力電流 | 10 | 20 | 30 | 50 | A |
| 現在の範囲をテストして下さい | 20 | 40 | 60 | 100 | A |
| 比率を回します | 1000 | 1000 | 1500 | 2500 | T |
| 秒の巻上げの抵抗 | 60 | 60 | 100 | 150 | Ω |
| 定格出力の流れ | 10±0.5% | 20±0.5% | 20±0.5% | 20±0.5% | mA |
| 供給電圧 | ±15±5% | V | |||
| オフセットの流れ | ≤±0.25 | mA | |||
| オフセットの現在の漂流 | -40~+85℃ ≤±0.5 | mA | |||
| 直線性 | ≤±0.2 | %FS | |||
| クラス | ≤±0.7 | % | |||
| di/dt | >50 | A/ΜS | |||
| 応答時間 | <1 | µS | |||
| 帯域幅 | DC~200 | KHZ | |||
| 絶縁材の電圧 | 2.5 | KV | |||
| 実用温度 | -40~+85 | ℃ | |||
| 保管温度 | -40~+105 | ℃ | |||
| 回転 |
回転 比率 |
評価される入力電流 IPN [A] |
定格出力の電圧 VOUT [V] |
Pri DCR [mΩ] |
Priインダクタンス [uH] |
| 単一フェーズ | 1 | ±10 （±20、±30、±50） | 2.5±0.625 | 0.05 | 0.025 |
| 2 | ±5 （±10、±15、±25） | 2.5±0.625 | 0.20 | 0.1 | |
| 4 | ±2.5 （±5、±7.5、±12.5） | 2.5±0.625 | 1.00 | 0.4 | |
| 三相 | 1 | ±10 （±20、±30） | 2.5±0.625 | 0.05 | 0.025 |
注:製品仕様書はカスタマイズすることができます
