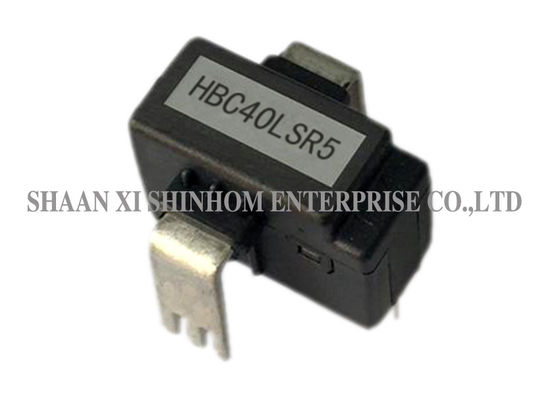

HBC-LSR5シリーズ50A入力への0の多重範囲閉じたループ モード ホール効果素子現在のセンサー、供給電圧5V
HBC-LSR5シリーズ多重範囲現在のセンサーは第一次および二次回路間のガルバニック分離を用いるホール効果素子およびブランクのバランス方法の測定の原則に、基づく閉じたループ装置です。それはDC、ACまたは脈打った流れの正確な電子測定を提供します。
用法
特徴:
適用:
電気データ:
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
|
|
| 評価される入力電流（IP） | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| 現在の範囲をテストして下さい | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| 回します比率（Np/Ns）を | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| 定格出力の電圧 | ±0.8±0.5% | V | |||||||
| 供給電圧 | +5±5% | V | |||||||
| オフセットの電圧 | 2.5±0.5% | V | |||||||
| 参照の電圧（VR） | 2.5±0.8% | V | |||||||
| 外部参照の電圧 | 2.0-2.8 | V | |||||||
| オフセットの電圧漂流 | ≤±0.1 | mV/℃ | |||||||
| 出力電圧漂流 | ≤±0.05 | mV/℃ | |||||||
| 直線性（Ip=0-±Ipn） | ≤±0.2 | %FS | |||||||
| クラス | ≤±1.0 | % | |||||||
| di/dt | >50 | A/ΜS | |||||||
| 応答時間 | ≤1 | µS | |||||||
| 帯域幅（- 1db） | DC~100 | KHZ | |||||||
| 絶縁材の電圧 | 2.5@ （50HZ、1min） | KV | |||||||
| 実用温度 | -40~+85 | ℃ | |||||||
| 保管温度 | -40~+105 | ℃ | |||||||
注:製品仕様書はカスタマイズすることができます
