特徴
*クローズド・ループ
*供給電圧:DC +-15~24V
*流れの可能な測定:DC、ACの第一次回路と二次回路間のガルバニック分離を用いる脈拍。
利点
*容易な取付け
*カスタマイズすることができます
*高精度
*非常によい直線性
*挿入損失無し
*低い電力の消費
*広く現在の測定範囲
*外的な干渉への高い免除
*低温の漂流
*最大限に活用された応答時間、挿入損失無し
適用
*インバーター塗布
* AC/DCの可変的速度ドライブ
*無停電電源装置(UPS)
*転換されたモード電源(SMPS)
*頻度ドライブ制御家庭電化製品
*風力の企業の現在の検出
*光起電インバーター検出
|
|

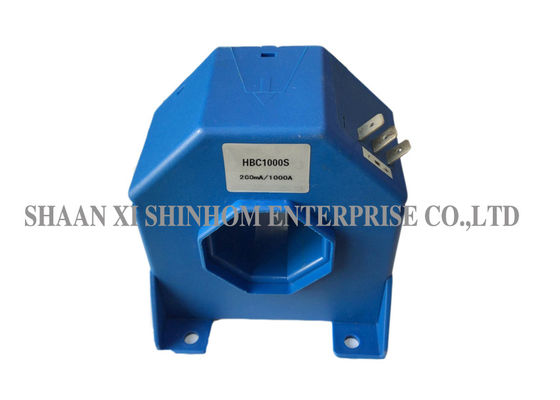

HBC1000S |
|
|
評価される入力電流 |
1000 |
A |
|
現在の範囲をテストして下さい |
1500 |
A |
|
定格出力の電圧 |
200 |
mA |
|
供給電圧 |
±15~±24 |
V |
|
ゼロ流れのオフセット |
≤±1.0 |
mA |
|
比率を回します |
1:5000 |
|
|
応答時間 |
<1 |
µs |
|
直線性 |
≤±0.2 |
%FS |
|
絶縁材の電圧50HZ、1min |
3 |
KV |
|
di/dt |
>100 |
A/μs |
|
帯域幅1dB） |
DC… 150 |
KHz |
|
Priの巻上げの抵抗（25℃） |
44 |
Ω |
|
抵抗をテストして下さい |
0~22.5@ （±15V、1000A） |
Ω |
|
|
0~65@ （±24V、1000A） |
|
|
実用温度 |
-40~+85 |
℃ |
|
保管温度 |
-40~+105 |
℃ |
